永宏PLC远程监控路由设置

以TP-LINK宽带路由为例进行设置

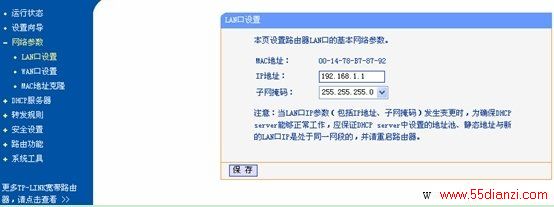

1.在IE栏输入：192.168.1.1  在弹出的登录窗口中，输入用户名、密码后，进入路由设置页面

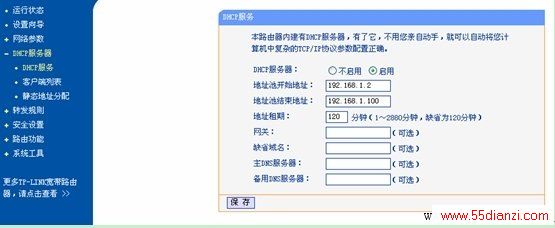

2.在“DHCP服务器”项进行设置


在“地址池开始地址”、“地址池结束地址”填入地址，PLC的IP地址必须在这个范围之内（永宏PLC的默认IP地址为192.168.1.3，但在这里永宏PLC的IP被改成了192.168.1.5），填完之后，点“保存”。

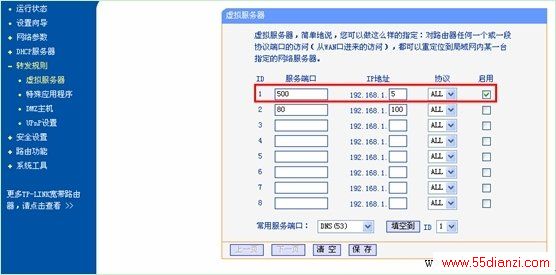

3.在“转发规则 / 虚拟服务器”设置，永宏PLC默认的开放端口号是：500，记得后面的“启动”方框要选择。



 4.利用网络查出自己的本机IP，比如通过查得本机IP是：
125.86.122.203

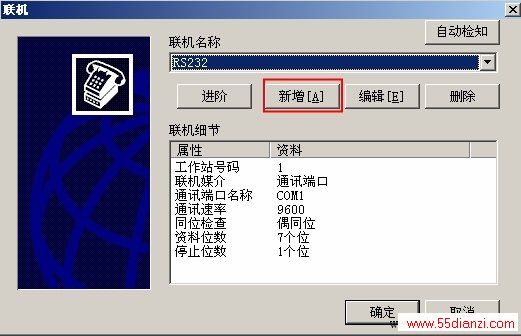

5.到此在外地的用户就可以通过网络来访问我这里的PLC。首先在WinProladder中新建一个网络联机选型点“新增”。

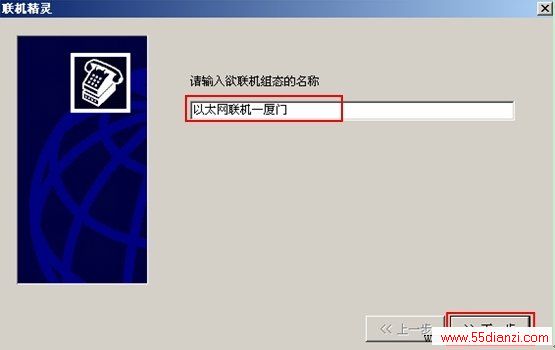

6.给这个以太网联机取个自己能够识别的名称，如下图：


点“下一步”。
7.选择以太网联机

点“下一步”。

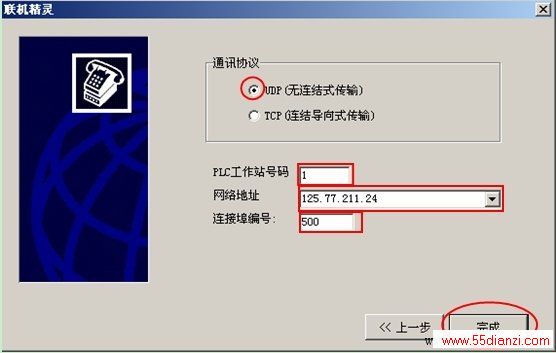

8.选择协议和同填写通讯参数，UDP或者TCP；PLC的站号：1

点击“完成”。
