如何为STEP7用户创建的块添加访问保护？

STEP 7 为程序提供 KNOW_HOW_PROTECT 保护功能。如果打开使用此保护功能的块时，仅块接口参数 (IN, OUT 和 IN/OUT 参数) 和块注释可见，而无法显示程序代码、临时/静态变量和网段注释。

以下介绍如何为程序块 (FBs, FCs and DBs) 设置 KNOW_HOW_PROTECT 保护功能：

No. 步骤 1 打开要编辑的块，在 LAD/STL/FBD 编辑器中选择 "File > Generate source..." ，生成源文件。 2 在打开的对话框中输入项目名称，如 "Protect_FB"。 3 弹出 "Generate source <名称>" 对话框。 选中需要转换的块，点击箭头按钮将其移至右侧 "Blocks Selected" 窗口中。 点击 OK 键进行确认后，生成STL 源文件。关闭 LAD/STL/FBD  编辑器。

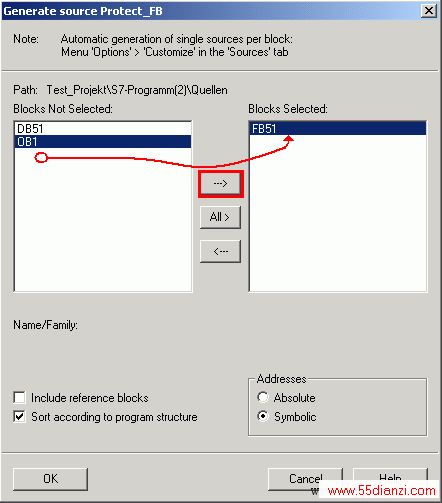

图 01

4 在 S7 program 的 “Sources” 文件夹中打开最近生成的源文件。 5 声明部分的 "TITLE" 语句下插入  "KNOW_HOW_PROTECT" 命令。

图 02

6 通过菜单 "File > Save" 和 "File > Compile" 保存编译 STL 源文件，完成块的保护。

注意：
只有通过 STL 源文件才能去除块的保护。如果经“KNOW_HOW_PROTECT”命令的程序或者项目中的STL 源文件不再可用，则不能再去除对块的保护。

下表介绍如何去除块 (FBs, FCs and DBs)的 KNOW_HOW_PROTECT 保护功能：

编号 步骤 1 打开源文件 2 删除 "KNOW_HOW_PROTECT" 语句行或用双斜杠将其标记为注释 3 使用菜单命令 "File > Save" 和 "File > Compile" 保存编译该 STL 源文件。 4 至此去除对该块的保护。
