顺序功能图（Sequeential Function Chart）是一种新颖的、按工艺流程图进行编程的图形化编程语言，也是一种符合国际电工委员会（IEC）标准，被首选推荐地用于可编程控制器的通用编程语言，现在，在PLC的应用领域中得到广泛的推广和应用。
采用SFC进行PLC应用编程的优点是：
1、在程序中可以直观地看到设备的动作顺序。因为SFC程序是按照设备（或工艺）的动作顺序编写的，所以程序的规律性较强，容易读懂，具有一定的可视性。
2、在设备发生故障时能很容易的找出故障所在位置。
3、不需要复杂的互锁电路，更容易设计和维护系统。
根据国际电工委员会（IEC）标准，SFC的标准结构是：
步+该步工序中的动作或命令＋有向连接＋转换和转换条件＝SFC，参见图1：
图1
SFC程序的运行规则是：从初始步开始执行，当每步的转换条件成立时，就由当前步转为执行下一步，在遇到END时结束所有步的运行。
现在大多PLC制造公司，都为自己的工控产品提供了相关的编程软件，以便利用计算机实现在线编程。三菱公司提供的编程软件GX Developer（版本号8.34）中，就提供了SFC编程方法，但由于相关书籍和学习资料跟不上，致使很多初学者不知道如果用该软件来进行SFC编程，这给广大的初学者学习PLC应用编程带来了不便。这里，我们根据自己学习和掌握的知识，依据三菱公司提供的编程手册，讲解如何利用GX Developer软件来进行SFC的编程，为初学者掌握SFC编程方法，提供一个入门的机会。
一、单流程结构编程方法
单流程结构是顺序控制中最常见的一种流程结构，其结构特点是程序顺着工序步，步步为序的向后执行，中间没有任何的分支。掌握了单流程的SFC编程方法，也就是迈进了SFC的大门。这里，我们以“双灯自动闪烁信号生成”为例，讲解SFC编程的入门。
例题：双灯自动闪烁信号生成。要求：在PLC上电后，其输出Y0和Y1各以一秒钟的时间间隔，周期交替闪烁。

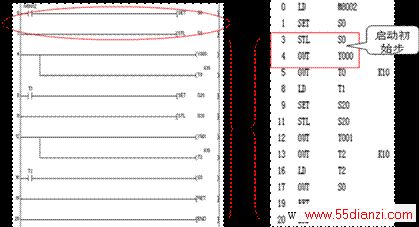

本例梯形图和指令表见图2。

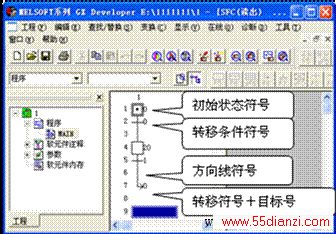

在GX Developer中，一个完整的SFC程序是由初始状态、有向线段、转移条件和转移方向等内容组成（见图3）的，所以，我们的编程就是完整的获得这几个组成部分。
根据PLC的教程规定，SFC程序主要由初始状态、通用状态、返回状态等几种状态来构成，但在编程中，这几个状态的编写方式是不一样的，这需要注意。SFC程序从初始状态开始，所以，编程的第一步是给初始状态设置合适的启动条件。本例中，梯形图的第一行表示的是如何启动初始步，在SFC程序中，初始步的启动采用梯形图方式。
下面开始软件中的程序输入。
图2闪烁信号梯形图和指令表
图3闪烁信号SFC程序

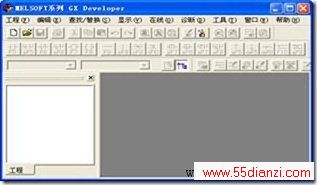

1、启动GX Develop编程软件，单击“工程”菜单，点击创建新工程菜单项或点击新建工程按钮
见图4。
图4 GX Develop编程软件窗口

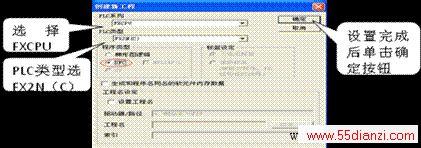

2、弹出的创建新工程对话框见图5中，要对三菱系列的CPU和PLC进行选择，（信息来源：http://www.55dianzi.com）以符合对应系列的编程代码，否则容易出错。这里讲述的主要是三菱FX2N系列的PLC，所以，需做如下几个项目的选择和输入：
a.在PLC系列下拉列表框中选择FXCPU；
b.在PLC类型下拉列表框中选择FX2N（C）；
c.在程序类型项中选择SFC；
d.在工程设置项中设置好工程名和保存路径
完成上述项目后之后点击确定。
图5新工程创建

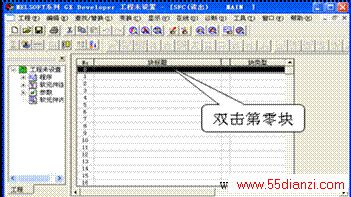

3、完成上述工作后会弹出如图6所示的块列表窗口。
图6块列表窗口
按图中所示，双击第零块。

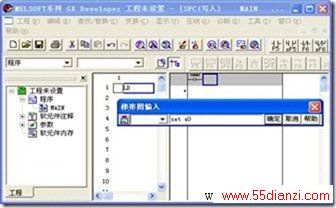

4、双击第零块或其它块后，会弹出块信息设置对话框见图7。
图7块信息设置对话框
这里，是对块编辑进行类型进行选择的进入窗口，有两个选择：SFC块和梯形图块。
在编程理论中我们学到，SFC程序由初始状态开始，故初始状态必须激活，而激活的通用方法是利用一段梯形图程序，且这一段梯形图程序必须放在SFC程序的开头部分。同理，在以后的SFC编程中，初始状态的激活都需由放在SFC程序的第一部分（即第一块）的一段梯形图程序来执行，这是需要注意的一点。所以，在这里应点击梯形图块，在块标题栏中，填写该块的说明标题，也可以不填。
5、点击执行按钮弹出梯形图编辑窗口见图8，在右边梯形图编辑窗口中输入启动初始状态的梯形图。
在编程理论中曾学到，初始状态的激活一般采用辅助继电器M8002来完成，www.55dianzi.com也可以采用其它触点方式来完成，这只需要在它们之间建立一个并联电路就可以实现。本例中我们利用PLC的辅助继电器M8002的上电脉冲使初始状态生效。

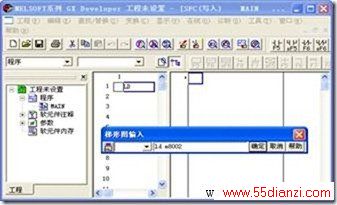

在梯形图编辑窗口中单击第零行输入初始化梯形图如图9所示，输入完成单击“变换”菜单选择“变换”项或按F4快捷键，完成梯形图的变换。
图8梯形图编辑窗口
