图9梯形图编辑窗口

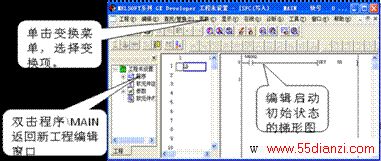

图10梯形图输入完毕窗口
需注意，在SFC程序的编制过程中每一个状态中的梯形图编制完成后必须进行变换，才能进行下一步工作，否则弹出出错信息。
图11出错信息
6、在完成了程序的第一块（梯形图块）编辑以后，双击工程数据列表窗口中的“程序”\“MAIN”见图10，返回块列表窗口见图6。双击第一块，在弹出的块信息设置对话框中块类型一栏中选择SFC见图12，在块标题中可以填入相应的标题或什么也不填，点击执行按钮，弹出SFC程序编辑窗口见图13。在SFC程序编辑窗口中光标变成空心矩形。
图12 块信息设置

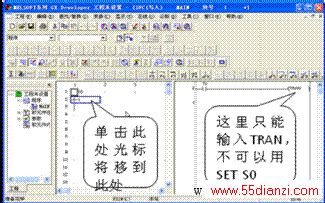

图13 SFC程序编辑窗口
7、转换条件的编辑。
SFC程序中的每一个状态或转移条件都是以SFC符号的形式出现在程序中，每一种SFC符号都对应有图标和图标号，现在输入使状态发生转移的条件。
在SFC程序编辑窗口将光标移到第一个转移条件符号处（如图13所标注）并单击，在右侧将出现梯形图编辑窗口，在此中输入使状态转移的梯形图。读者从图13中可以看出，T0触点驱动的不是线圈，而是TRAN符号，意思是表示转移（Transfer），这一点提请注意。在SFC程序中，所有的转移都用TRAN表示，不可以采用SET＋S□语句表示，否则将告知出错。
对转换条件梯形图的编辑，可按PLC编程的要求，按上面的叙述可以自己完成，需注意的是，每编辑完一个条件后应按F4快捷键转换，转换后梯形图则由原来的灰色变成亮白色，完成转换后再看SFC程序编辑窗口中1前面的问号（？）会消失。
8、通用状态的编辑。
在左侧的SFC程序编辑窗口中把光标下移到方向线底端，按工具栏中的工具按钮
或单击F5快捷键弹出步序输入设置对话框见图14。

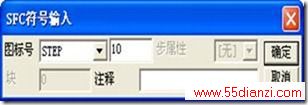

图14 SFC符号输入
输入步序标号后点击确定，这时光标将自动向下移动，此时，可看到步序图标号前面有一个问号（？），这是表明此步现在还没进行梯形图编辑，同时右边的梯形图编辑窗口呈现为灰色也表明为不可编辑状态，见图15。
下面对通用工序步进行梯形图编程。将光标移到步序号符号处，在步符号上单击后右边的窗口将变成可编辑状态，现在，可在此梯形图编辑窗口中输入梯形图。需注意，此处的梯形图是指程序运行到此工序步时所要驱动哪些输出线圈，在本例中，现在所要获得的通用工

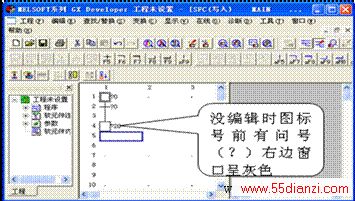

图15 还没有编辑的状态步
序步20是驱动输出线圈Y0以及T0线圈，参见图2程序梯形图和指令表。
用相同的方法把控制系统一个周期内所有的通用状态编辑完毕。需说明的是，在这个编辑过程中，每编辑完一个通用步后，不需要再操作“程序”\“MAIN”而返回到块列表窗口（见图6），再次执行块列表编辑，而是在一个初始状态下，直接进行SFC图形编辑。
9、系统循环或周期性的工作编辑。
SFC程序在执行过程中，无一例外的会出现返回或跳转的编辑问题，这是执行周期性的循环所必须的。要在SFC程序中出现跳转符号，需用
或（JUMP）指令加目标号进行设计。
现在进行返回初始状态编辑见图16所示。输入方法是：把光标移到方向线的最下端，按F8快捷键或者点击
按钮，在弹出的对话框中填入要跳转到的目的地步序号，然后单击确定按钮。
图16 跳转符号输入
说明：如果在程序中有选择分支也要用JUMP+“标号”来表示。

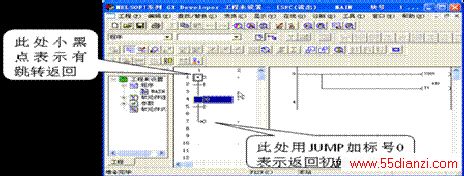

当输入完跳转符号后，在SFC编辑窗口中我们将会看到，在有跳转返回指向的步序符号方框图中多出一个小黑点儿，这说明此工序步是跳转返回的目标步，这为我们阅读SFC程序也提供了方便，参见图18。
10，程序变换。
当所有SFC程序编辑完后，我们可点击变换按钮进行SFC程序的变换（编译），如果在变换时弹出了块信息设置对话框，可不用理会，直接点击执行按钮即可。经过变换后的程序如果成功，就可以进行仿真实验或写入PLC进行调试了。
如果想观看SFC程序所对应的顺序控制梯形图，我们可以这样操作：点击工程\编辑数据\改变程序类型，进行数据改变（见图19）。
