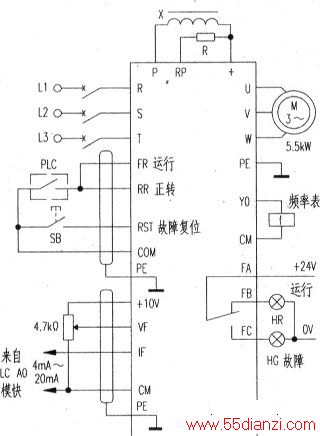

磁粉喂料机变频器接线图如下图所示。磁粉喂料机主回路电路分析如下：三相AC380V交流电经过总空气断路器QF控制后接人F7变频器RST端子。P/+两端之间接直流电抗器对DC540V直流回路进行滤波。
PR/+两端之甸接制动电阻。PR为制动电阻接人和退出的控制端。F7系列变频 器15kW以下功率制动单元电路安装在变频器内部。

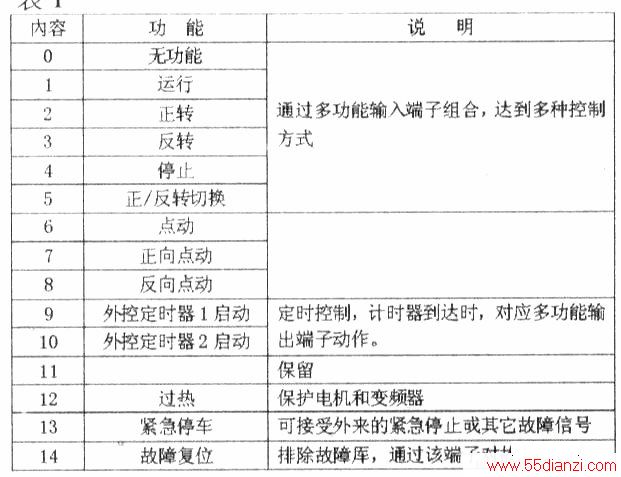

18.5kW以上功率变频器在+/-两端子之间外接制动单元，由制动单元控制制动电阻工作。磁粉喂料机F7变频器控制端子中，有6个多功能输入命令控制端子。6个多功能端子功能定义如下表所示。
对多功能端子FR定义为运行，RR定义为正转，RST定义为故障复位。当FR和RR两端子接通CM端子时为高电位，此时，变频器工作。当FR和RR两端子任何一个端子接点打开，端子为低电位时，变频器停止工作。变频器转速控制模拟量输入信号有5种：0:0～10V；1:0~5V；2:0～20mA；3:4～20mA;4:0~10V与4—20mA叠加，输出频率=1/2(U／Umax+I/Imax)x50Hz。其中，U为模拟量电压,Umax为最大模拟量电压；I为模拟量电流，Imax为最大模拟量电流。
磁性材料喂料机转速模拟量输入采用两门子PLC模拟量输出模块输出4mA~20mA电流进行速度调节。在HMI人机界面中点击“给出”。一旦PLC出现故障，再通过修改Pd070参数，使Pd070=0，转换到0～10V输入通道，通过调节变频器面板上的4.7kΩ电位器进行转速调节。
