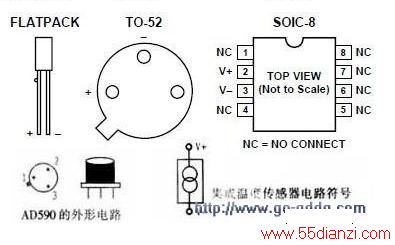

AD590

      主要特性：

      1、流过器件的电流（ mA）等于器件所处环境的热力学温度（开尔文）度数，即：

        2、AD590 的测温范围为-55℃～+150℃。

        3、AD590 的电源电压范围为4V～30V。电源电压可在4V~6V范围变化，电流Tr 变化1mA，相当于温度变化1K。AD590 可以承受44V 正向电压和20V 反向电压，因而器件反接也不会被损坏。

        4、输出电阻为710MW。

        5、灵敏度：1μA／K。

        6、精度高。AD590共有I、J、K、L、M五档，其中M档精度最高，在-55℃～+150℃范围内，非线性误差为±0.3℃。

    调整的方法为：把AD590放于冰水混合物中，调整电位器R2，使Vo=273.2mV。或在室温下(25℃)条件下调整电位器，使Vo=273.2+25=298.2(mV)。但这样调整只可保证在0℃或25℃附近有较高精度。

    2．摄氏温度测量电路

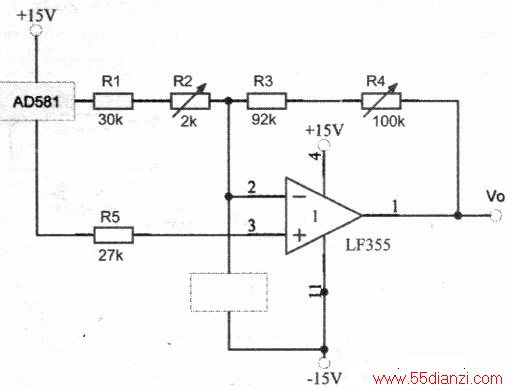

    如下图所示，电位器R2用于调整零点，R4用于调整运放LF355的增益。调整方法如下：在O℃时调整R2，使输出Vo=0，然后在lOO℃时调整R4使Vo=lOOmV。如此反复调整多次，直至O℃时，Vo=OmV，l00℃时Vo=lOOmV为止。最后在室温下进行校验。例如，若室温为25℃，那么Vo应为25mV。冰水混合物是O℃环境，沸水为lOO℃环境。

    要使上图中的输出为200mV/℃，可通过增大反馈电阻（图中反馈电阻由R3与电位器R4串联而成）来实现。另外，测量华氏温度（符号为下）时，因华氏温度等于热力学温度减去255.4再乘以9/5，故若要求输出为1mV/°F，则调整反馈电阻约为180kΩ，使得温度为O℃时，Vo=17．8mV；温度为100℃时，Vo=197.8mV。AD581是高精度集成稳压器，输入电压最大为40V，输出10V。

    3．温差测量电路及其应用

    (1)电路与原理分析

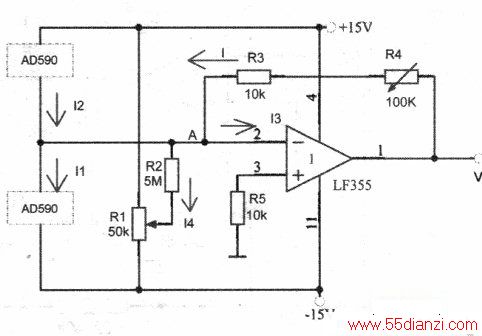

    下图是利用两个AD590测量两点温度差的电路。在反馈电阻为100kΩ的情况下，设1#和2#AD590处的温度分别为t1(℃)和t2(℃)，则输出电压为（tl-t2）lOOmV/℃。图中电位器R2用于调零。电位器R4用于调整运放LF355的增益。改变(R3+R4)的值可以改变Vo的大小。

    (2)应用举例

    以某节能型药材仓库温、湿度控制系统为例，若要求库房温度低于T℃，相对湿度低于AIBl%RH。则采取的两种控制模式如下：

    控制模式一：当库内相对湿度高于AlBl%RH且库外温度低于T℃时，进行库内外通风。这种方式是利用库内外湿度差进行空气的交换，以达到库内除湿的要求，其优点是高效、节能、节省资金。但这种方式受到严格的控制。

    首先，库外的相对湿度要低于库内的，它们之间的差要大于A282%RH，这样才能有效保证及时地进行库内的除湿。其次，库内库外的温度差要小于△T℃，这是因为，如果在库外温度远高于库内温度时进行通风，热空气进入库区后遇上冷空气就会造成药品、器材表面结露的现象，进而影响药品和器材的质量。反之，如果在库内温度远高于库外温度时进行通风，冷空气进入库内后也会在药品器材表面结露。另外，库外温度不能接近T℃。这是因为，如果库外温度接近T℃时进行通风，很可能使密闭的库温升高，从而超过温度上限T℃。

    控制模式二：当温度高于T℃或湿度高于AIBl%RH但不满足第一种情况时，开启冷冻空调机组进行库内降温除湿。

    为避免因库内外温差过大通风时药品、器材表面结露的现象，必须严格控制系统温差值的精度。传统的测温差方法是对两点温度分别进行处理（调理电路、A/D、运算处理）后求差值，此方法所得温差精度低。库内外温差测量可采用图3所示电路，利用温差值直接与设定值相比较，既能保证较高的精度，又简化了系统的软件设计，提高了系统的可靠性。

    4．N点最低温度值的测量

    将不同测温点上的数个AD590相串联，可测出所有测量点上的温度最低值。该方法可应用于测量多点最低温度的场合。

    5.N点温度平均值的测量

    把N个AD590并联起来，将电流求和后取平均，则可求出平均温度。该方法适用于需要多点平均温度但不需要各点具体温度的场合。
