SHT7x

      （1）湿度

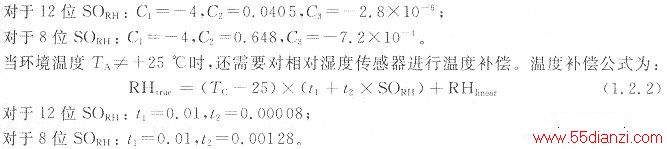

　　SHTlx/SHT7x输出的相对湿度读数值与被测相对湿度（RH）呈非线性关系。为了获得相对湿度的准确数据，必须对读数值进行非线性补偿。补偿非线性的公式为：

      （2）温度

　　温度传感器的读数值也呈非线性，必须代入式（1.2.3）才能计算出被测温度值T（℃）：

　　其中，di、dz均为常数，根据表1.2.1可确定不同情况下的d1、d2值。

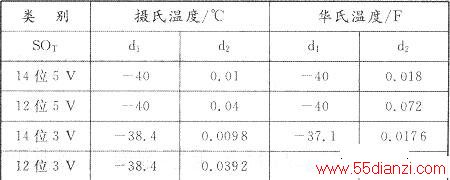

表1.2.1    d1、d2值的选择

　　（3）露点

　　露点也是湿度测量中的一个重要参数，它表示在水汽冷却过程中最初发生结露的温度。为了计算露点，Sensirion公司还向用户提供了一个测量露点的程序“SHTlxdp. bs”。利用该程序可以控制内部加热器的通／断，再根据所测得的温度值及相对湿度值计算出露点。在命令、响应界面上运行此程序时，计算机屏幕上将显示提示符，>“。用户首先从键盘上输入字母”S“，然后输入相应的数字，即可获得下述结果：

　　输入数字”1“时，测量并显示摄氏温度dgC= xx.x；

　　输入数字”2“时，测量并显示相对湿度% RH= xx.x；

　　输人数字”3“时，打开加热器，使传感器温度升高5℃；

　　输入数字”4“时，关闭加热器，使传感器降温；

　　输入数字”5“时，显示露点温度dpC= xx.x。

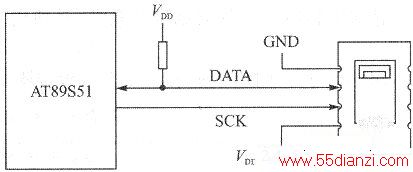

　　（4）二线串行接口

　　二线串行接口包括串行时钟线（ SCK）和串行数据线（DATA）。SCK用来接收微控制器发送来的串行时钟信号，使SHTlx/SHT7x与主机保持同步。DATA为三态引出端，既可输入数据，也可输出测量数据，不用时呈高阻态。仅在DATA的下降沿过后，且SCK处于上升沿的时刻才能更新数据。为了使数据信号为高电平，在数据线DATA与UDD端之间，需连接一只10 kΩ上拉电阻。该上拉电阻通常已包含在微控制器的I/O接口电路中，串行时钟最低频率没有限制，芯片可在极低频率下工作。需要指出的是，该二线串行接口与单片机总线不兼容。
