稳压二极管的业余测试

　　稳压管的测试有两种方法，即点测法与扫描法。
　　
　　点测法是给稳压管加上Iz，并从电压表上读出相对的Uz，原文所介绍的方法即属此类，典型的测试仪器就是JSS-40器件伏安特性曲线上每一点所对应的电流、电压量值全都不同，因此点测法只能局部地反映稳压管伏安特性曲线上的某一点，所得结果无疑存在局限性与片面性。JT-1、QT-2等晶体管特}生图示仪采用连续扫描测试，并用示波管显示，能醒目地直观稳压管伏安特性的完整曲线及精确了解UZ。
　　
　　稳压二极管的测试条件Iz务必严格满足，只有“严格满足”了才能从特性曲线上那所谓的、陡直的AB段（击穿区）获得真实的Uz值，确保测试结果具有实用价值。原文所提供的测试电源实在太简陋了，完全无视测试条件Iz的设定，且其测试条件无时无刻都在随外界条件的变化而不断变化着，显而易见是无法满足稳压二极管测试的，更谈不上任何测试精度了。
　　

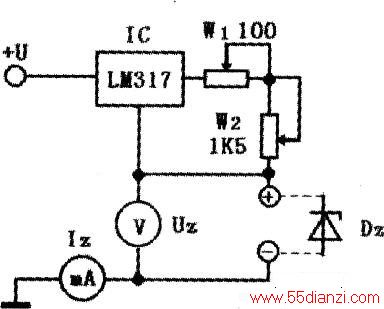

　　笔者交流长期积累的器件测试经验，特推介下图所示的稳压管Uz测试简易电路。只需简单调整W1、W2就能方便地精细设定稳压二极管的恒流测试条件，Iz的灵活可选范围宽达1-100mA。  Iz -旦设定，用此恒流源即能方便、快速、精确地达到检测Uz目的，更可适用于流水作业批量精测。该简易电路可谓是针对《自制简易稳压二极管测试仪》原文的一大“快准狠”的理想改进建议。
　　
　　极有必要在此附带一笔，常常有人采用摇表（兆欧表）并联电压表的简便方式来检测稳压二极管，其实这也属于点测法。
　　
　　摇表（兆欧表）实质上是一部手摇直流发电机，它的内阻很高，因此输出电流很小（被限制在了2mA以下），因此根本无需担心这小小的电流会损坏被测的稳压管。值得注意的是摇表的输出电流不足2mA，远远难以满足被测稳压管所必需的的测试条件。用摇表检测稳压管：测试点多会落在A点以下较平坦的曲线OA段，此时此刻的稳压二极管尚未进入器件的击穿区，故表头上所读到的“所谓”稳压值与真实的Uz偏离较大。需知：用摇表检测稳压管获得的测量值“失真”偏低，缺乏真实性。
　　
　　此外，还务须注意到不同型号规格的稳压管的具体伏安特性曲线也相差悬殊o UZ<6V的稳压管属齐纳击穿。与雪崩击穿器件的“硬击穿”特性不同，齐纳击穿是“软击穿”特性，反向电流在较低电压时就开始逐渐增加，特性曲线上找不到明显的转折点。因此，用摇表检测低Uz值的稳压管时，产生的测试误差更大。只有Uz值高达上百伏的稳压管(其测试条件Iz多为ImA)，才有可能适合用摇表来检测其稳压值。
　　
　　鉴于摇表（兆欧表）输出电流小，极易造成误测误判，专此友情提醒广大读者朋友尤其是电子职校生：慎用摇表（兆欧表）检测稳压二极管的稳压值！
