整流电路输出电压极性判断方法

点击数：7389 次录入时间：03-04 11:43:57 整理：http://www.55dianzi.com 元器件检测

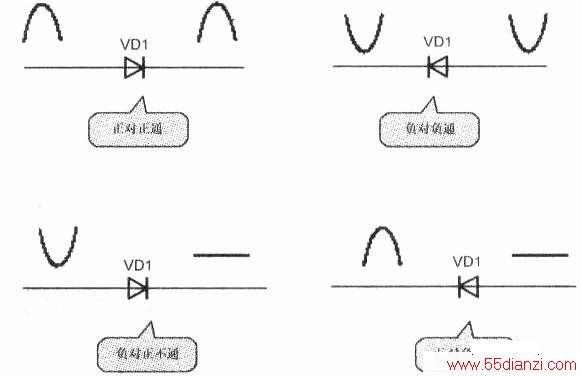

从上面分析可知，整流后的电流是从上而下地流过负载电阻R1，由此可知R1上的电压是上正下负，而R1的下端接地线，这是参考端，其电压为0V，所以R1上的电压是正极性的，这样这一整流电路输出正极性电压。如果整流电流从地线流出则整流电路输出负极性电压，如图6所示是判断整流电路输出电压极性方法示意图。
