光电耦合器的加电检测法

光电耦合器的加电检测法

点击数:7961 次   录入时间:03-04 11:57:07   整理:http://www.55dianzi.com   元器件检测

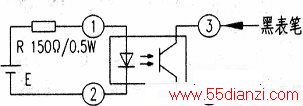

  如下图所示,按图接法,输入端接+5v电源,并经电阻R限流,输出端接万用表红、黑表笔。

  万用表选Rx1或Rx10挡,测正向电阻,正常值应在10~10010,左右。调换红、黑表笔,测反向电阻,正常值应为∞。正向电阻偏差太大,表明该光电耦合器损坏;反向电阻太小,表明光电耦合器绝缘电阻降低、漏电或击穿损坏,均需用合格品代换。

光电耦合器的加电检测法
