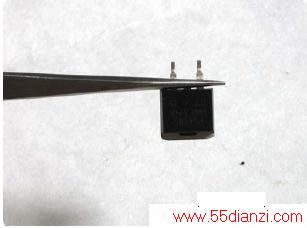

清洁完成后,开始准备测量。首先将数字万用表的功能旋钮旋至二极管挡,然后将开关管的三只引脚短接放电,如下图所示。
将数字万用表的黑表笔任意接触开关管一个电极,红表笔依次去接触其余的两个电极,测其电阻值。如下图所示,测量的电阻值均为1Ω。

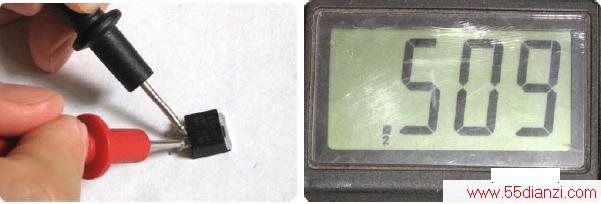

将红表笔不动,黑表笔移到另一只电极上,测量的其电阻值,如下图所示测量的电阻值为509Ω。
由于三次测量的阻值中,有两组电阻值为1Ω,另一组电阻值在300~800Ω之间,因此可以判断此开关管正常。
提示:
如果其中有一组数据为0,则开关管被击穿。
