对电子调谐器进行检测是决定电子调谐器是否有故障的重要一步，可以采用“代替检查法”来确定。但由于电子调谐器价格较贵，而且引脚多，拆装不便，所以在修理中往往是先排除外电路故障的可能性之后，再进行代替检查。由于电子调谐器的引脚较多，而且多为输入引脚，是控制电子调谐器工作的，所以检测外电路的工作较多下面详细介绍对各引脚外电路的检查步骤和具体方法。
(1)干扰法确定故障范围

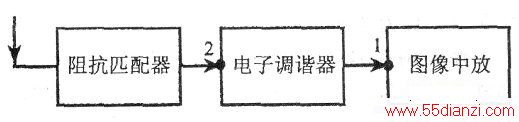

当出现无图像、无声音故障时，先确定故障部位是否在电子调谐器电路中，用“干扰法”检查电子调谐器的示意图如下图所示。
首先，关机后拨下电子调谐器中频输出引线的插头，然后通电开机，此时光栅出现，再用万用表的一支表笔在拨下插头的芯线上断续接触，即干扰的是图像中频放大器的输入端，也就是图2中的1点处。此时若屏幕上有较大的杂波出现和扬声器中出现“喀啦、喀啦”响声，则说明故障出在电子调谐器中。做上述干扰时无噪声出现，则说明电子调谐器是正常的。
在确定是电子调谐器故障后，先关机，再插上中频输出引线插头，再拨下电子调谐器输入插座上的插头，通电后用表笔伸入电子调谐器输入插座中，即图2中的2点处，若此时有很大的噪声．但通过调谐可接收到电台信号，说明电子调谐器是正常的，则故障出在天线及阻抗匹配电路中。如做上述干扰时无反应，则说明故障出在电子调谐器这部分电路中。由上述两步“干扰法”检查，便可确定电子调谐器工作是否正常。
(2)测量引脚直流电压
通过上述检查后若已将故障范围确定在电子调谐器部分了，下一步将全面检查电子调谐器各引脚上的电压。
①BM引脚的电压检测
用万用表直流电压档测量BM引脚上电压，正常时应为+12V。如无此电压或此电压很低，可将BM引脚的铜箔线路暂时用刀片断开，然后再测供电一方断头铜箔上的直流电压（注意铜箔上有绝缘保护漆），若电压正常为+12V，则可以说明电子调谐器内部电源电路有短路故障，此时可打开电子调谐器外壳，用“电阻检查法”查出短路处。如断头铜箔上电压为OV或很低，可用“电压检查法”、“电阻检查法”查+12V电压供给电路。
②AGC引脚的电压检测
在BM引脚电压正常后要测量AGC电压引脚的直流工作电压，这一引脚电压约为0.5～9V，只要电压在这一范围内便可以说明该引脚电压正常，因为正常工作时该引脚的电压变化也较大。若无电压，可断开该引脚铜箔线路后再测量电压供给一方铜箔的断头，以判断是电压供给电路故障还是AGC引脚内电路短路。若是电压供给电路造成AGC电压为OV（通常是高放AGC电路故障所致），可在断开AGC引脚铜箔线路的基础上，暂时用两个电阻器构成一个分压电路，通过BM引脚上的+12V给AGC引脚加上几伏工作电压，此时电视机将能正常工作（但无高放AGC作用），这样可以进一步确定电子调谐器无故障，应检查图像中频集成电路。测试时给电子调谐器加AGC电压的方法如下图所示。
如在进行上述附加电压的检查后AGC引脚电压仍为OV或很低，则说明是AGC引脚内电路短路，并造成高放AGC电路损坏。此时，可打开电子调谐器外壳检查AGC引脚短路处，也可作更换电子调谐器的处理。
若测量AGC电压远大于正常范围，这通常是外电路的故障。
当电子调谐器的AGC引脚分U-AGC和V.AGC引脚时，若V、U频段均为无图像、无声音，可按上述方法检测V.AGC引脚和U.AGC引脚。若只是其中一个频段出故障，通常是电子调谐器有故障了。
③BT引脚的电压检测
检查BT引脚上的电压时，可在开机后设一个频道，调节搜索电台钮，测量BT引脚上的电压，应该在调节微调过程中该引脚电压能在0.5～30V的范围内变化，若无此电压则要按上面介绍的方法查此电压供给电路（选台板上的电路）和BT引脚的内电路。若测得该引脚电压在0.5～30V内变化，可以说明外电路是正常的。
④BU引脚的电压检测
当故障表现为v段接收正常而只是U段不正常时，可首先检测B引脚上的电压，当频段选择开关置于U段时，BU引脚上应有+12V电压。无此电压时，应检测外电路电压供给电路（选台板电路）及BU引脚的内部电路。
⑤BV引脚的电压检测
当故障表现为U段接收正常而只是v段接收不正常时，可首先检测Bv引脚上的电压，当频段开关置于V(VL或VH段时，BV引脚上应为+12V电压。如若无此电压可按上述介绍的方法检测BV引脚外电路电压供给电路和BV引脚内电路。
⑥8S引脚的电压检测
当电子调谐器工作在VL频段时，BS引脚上有+30V电压，而工作在VH频段时为Ov。若U、VH频段工作正常而VL频段工作不正常时，应检测BS引脚上有无+30V的电压。若无此电压可按上述方法检测BS引脚外电路电压供给电路和BS引脚的内部电路。
⑦BL、B、BU引脚的电压检测

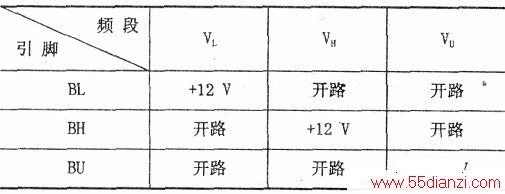

在一些电子调谐器上，VL、VH、U频段的工作转换是由BL、BH和BU三个引脚上的电压来控制的，而不是前面介绍的BU、BV和BS。关于BL、BH和BU各引脚的电压与频段的关系见下表所示。
⑧AFC引脚的电压检测
在正常情况下，AFC引脚上的电压约为+6 V左右，若无此电压可按上述方法检测该引脚外电路的电压供给电路和AFC引脚的内电路。由于AFC引脚是各频段共用的，所以它出故障时各频段故障现象相同。另外，当AFC引脚无电压时，也可像AGC引脚无电压那样临时加一个6V电压。
⑨机械调谐器替代检查

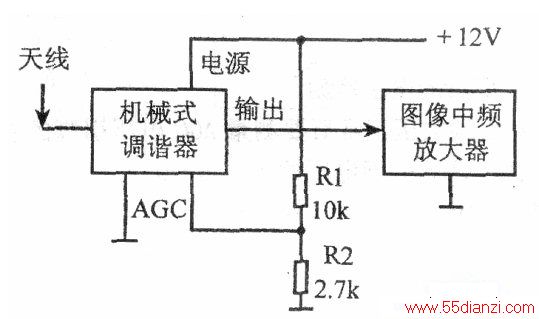

对各引脚电压检测均正常后，可对调谐器进行替代检查，以进一步确定调谐器的故障，如果手头的机械调谐器备件较多，此时可用它来作替代检查，因为机械式、电调谐式电子调谐器的作用都是一样的。具体替代检查的方法是这样：找一只机械调谐器（V头），将原彩色电视机中的电子调谐器中频输出引线插头拔下，按下图所示的机械式调谐器检查电子调谐器的方法，将机械调谐器接入电路。电路中的+12 V直流工作电压可用彩色电视机电子调谐器上BM引脚上的+12 V电压，通过电阻器Rl和R2分压给机械调谐器，AGC引脚加上几伏电压(3 V)，也可用一只电位器来代替Rl和R2的分压电路，将机械调谐器中频输出信号加到图像中频放大器输入端，接上天线，通电后调节电子调谐器便能收到彩色电视信号了。
在上述处理过程中要注意：由于彩色电视机的机内带电，故接入的机械式调谐器外壳等处也带电，在选择频道和微调时均要注意安全，可在关机后选择频道，微调时只能抓住转柄的塑料部分。天线可用一支万用表的表笔充当，即将表笔的一端伸入调谐器的天线插座中，另一端空着。
(3)测量引脚电阻测量
电子调谐器引脚的电阻时，分在路测量和开路测量，它是用万用表电阻档测量电子调谐器各引脚对地电阻值来判断电子调谐器好坏的一种方法。它对检测开路或短路性故障和确定故障元件最为有效。
①在路检测
在路检测是不把电子调谐器拆下，直接测量其电阻值的方法。这种方法简便、省时间，但数值不够准确，可以用来初步确定故障的可能原因。
②开路检测
“开路检测法”是将电子调谐器的引脚从电路板上脱焊下来，再用万用表进行电阻测量的一种方法。
该测量方法虽然较为麻烦，但测量的结果却准确、可靠。
