电子调谐器直接代换方法

电子调谐器直接代换方法

点击数:7586 次   录入时间:03-04 12:00:35   整理:http://www.55dianzi.com   元器件的替换

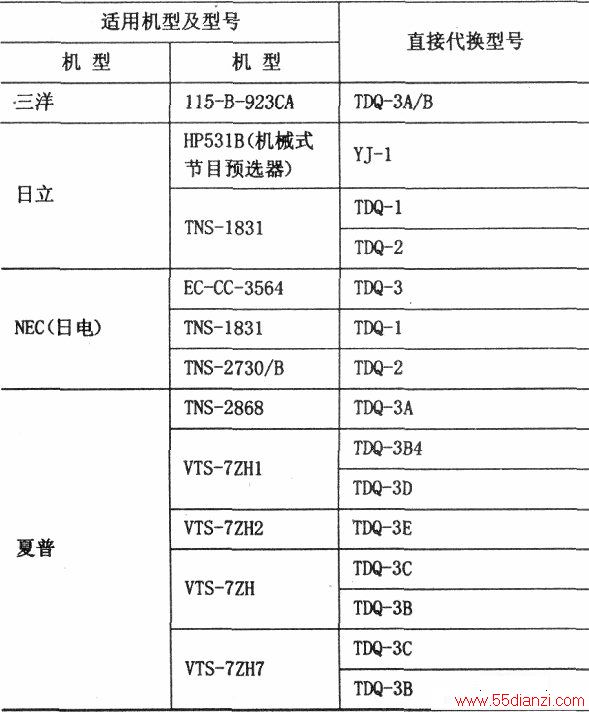

  2.电子调谐器引脚排列与功能

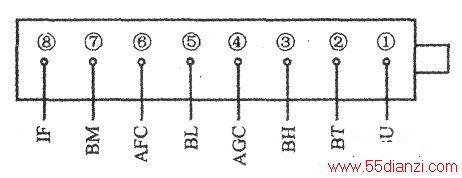

  (1)TDQ-3型电子调谐器引脚排列与功能

  TDQ-3型电子调谐器引脚排列与功能如下图所示。

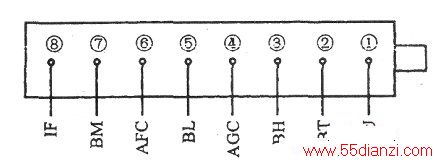

  (2)TDQ-2型电子调谐器引脚排列与功能

  TDQ-2型电子调谐器引脚排列与功能如下图所示。

TDQ-2型电子调谐器引脚排列与功能

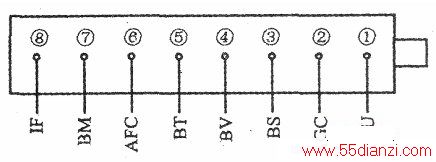

  (3)TDQ-386型电子调谐器引脚排列与功能

  TDQ-386型电子调谐器引脚排列与功能如下图所示。

  该电子调谐器是在TDQ-3的基础上,改成全增补。

  采用优质TDA5330集成电路作为调谐芯片,可以满足CATV增补的需要。也可以应用于老式彩色电视机的增频扩容的需要。

TDQ-386型电子调谐器引脚排列与功能

  (4)TDQ-389型电子调谐器引脚排列与功能

  TDQ-389型电子调谐器引脚排列与功能如下图所示。

  该电子调谐器是在386基础上改进的新品。采用TDA5736作调谐芯片,具有直控功能,电路简单。在TDQ-389后序数中,第一位数表示工作电压(1为5V;2为9V;3为12V);第二位数表示制式(1为中国APL);第三位数表示插嘴(4为短嘴;6为长嘴)。

TDQ-389型电子调谐器引脚排列与功能
