下面来了解一下桥式整流堆具体的检测方法。

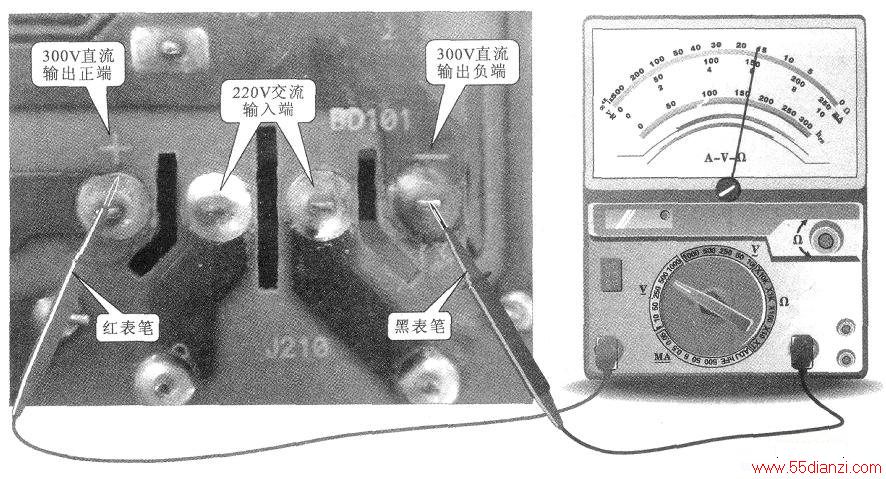

(1)桥式整流堆电压的检测桥式整流堆一共有4个引脚，在通电的情况下，首先对直流电压的两个引脚进行检测，即将万用表的挡位调到“直流”挡，红表笔接正极，黑表笔接负极，测出的直流电压应约为300V，具体操作和检测的直流电压数值如下图所示。

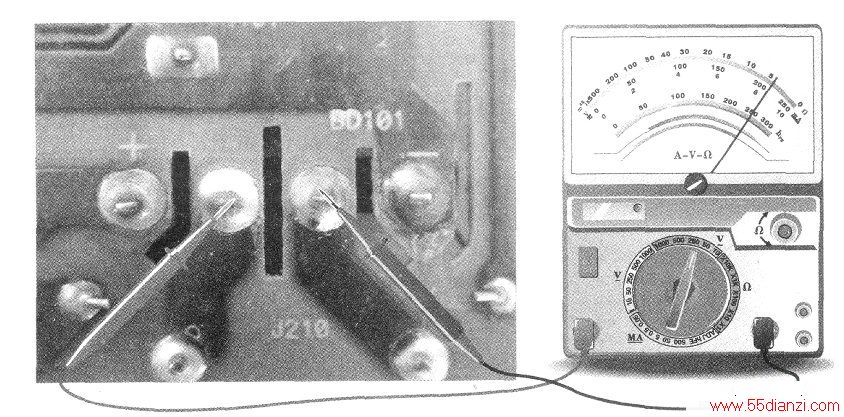

将万用表的挡位调整到“交流”挡，检测桥式整流堆中间两引脚的电压，正确的测量数值应为220 V，检测方法及检测的交流电压数值如下图所示。
若测得桥式整流堆的电压均正常，表明桥式整流堆正常；若测得桥式整流堆的电压一处不正常，则应检测桥式整流堆是否损坏，或检测熔断器和滤波电容等是否正常。
(2)桥式整流堆电阻的检测
若怀疑桥式整流堆损坏时，应检测其阻值是否正常，而对于阻值的检测，可在电路板上直接检测，也可将桥式整流堆直接取下来进行测量。

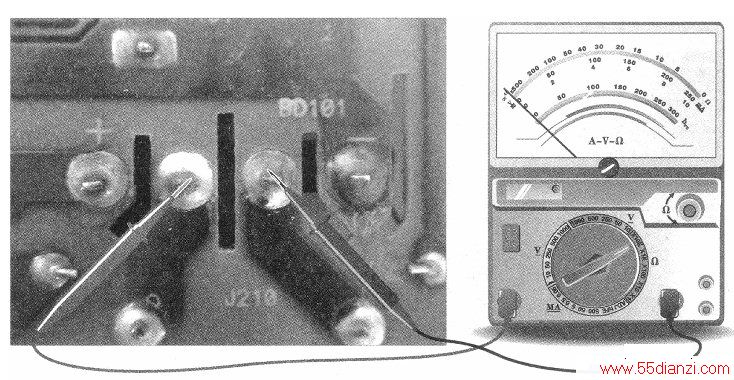

如下图所示，先在电路板上检测，将万用表的红、黑表笔任意搭在桥式整流对中间的两个引脚上，此时的阻值是无穷大。然后，将红表笔和黑表笔对调，再分别搭在桥式整流堆中间的两个引脚上，对调后检测的阻值也为无穷大。

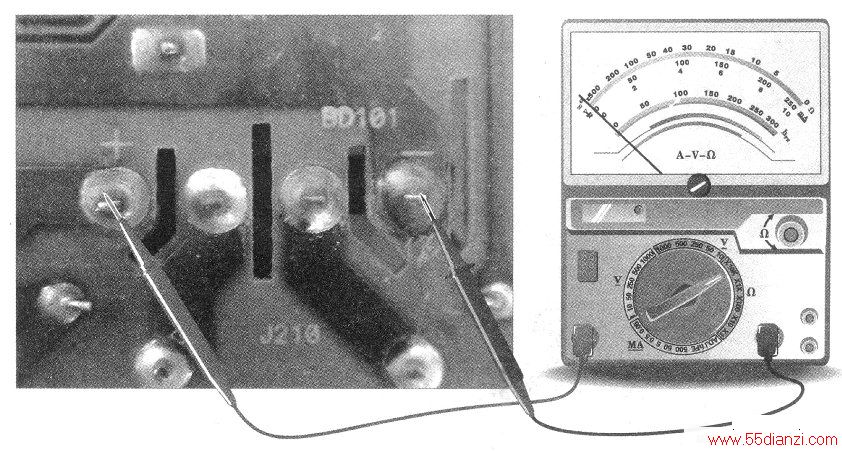

如下图所示，检测桥式整流堆的直流输出端。将万用表的红表笔、黑表笔分别搭在桥式整流堆两侧的引脚上，即黑表笔接桥式整流堆正的直流输出端，红表笔接桥式整流堆负的直流输出端，万用表显示的反向阻抗为无穷大。

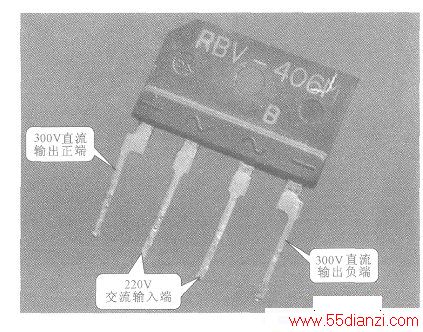

为了确保测量结果的可靠性，可将桥式整流堆从电路板上取下来再检测其阻抗。下图为桥式整流堆的外形结构。

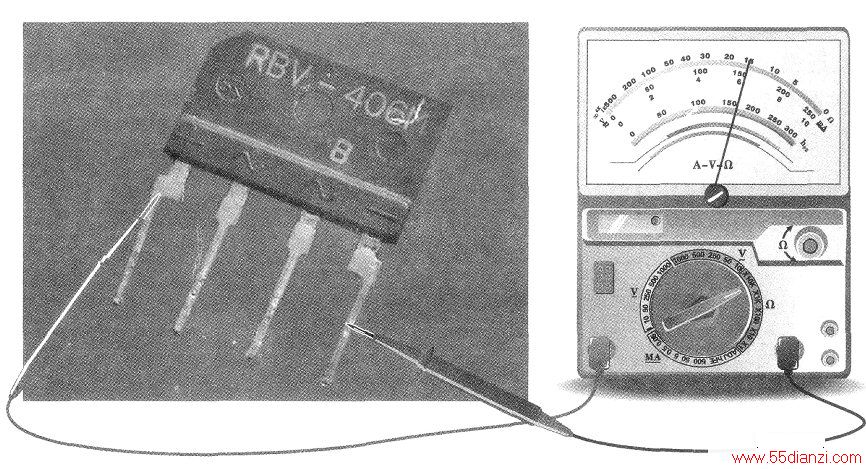

下图为检测桥式整流堆交流输入端的阻抗，其值仍为无穷大。对调两支表笔后，再测得的阻抗也为无穷大。

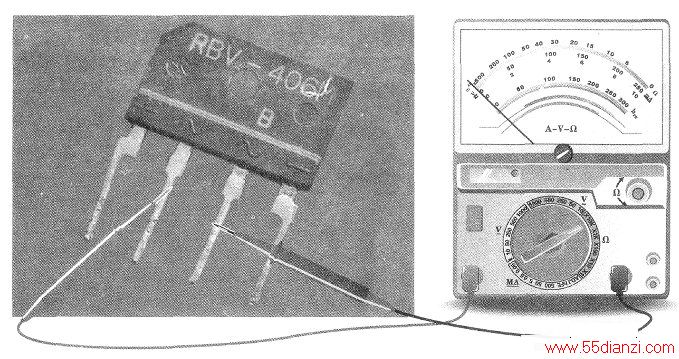

从桥式整流堆的外形结构可以看出，在直流输出端上分别有正电压端与负电压端的标示。如下图所示，将黑表笔接在负端，红表笔接在正端，这时万用表显示的正向阻抗为150 kΩ左右。将红、黑表笔对调一下，再对桥式整流堆的直流输出端进行检测，测得反向阻抗为无穷大。
从电路板上取下桥式整流堆后进行检测，若测量出任意两个引脚之间的阻抗非常小，就表明该桥式整流堆已经被击穿损坏，需要更换。
