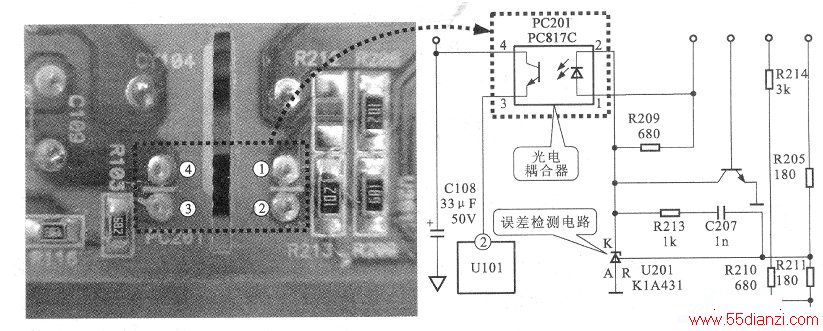

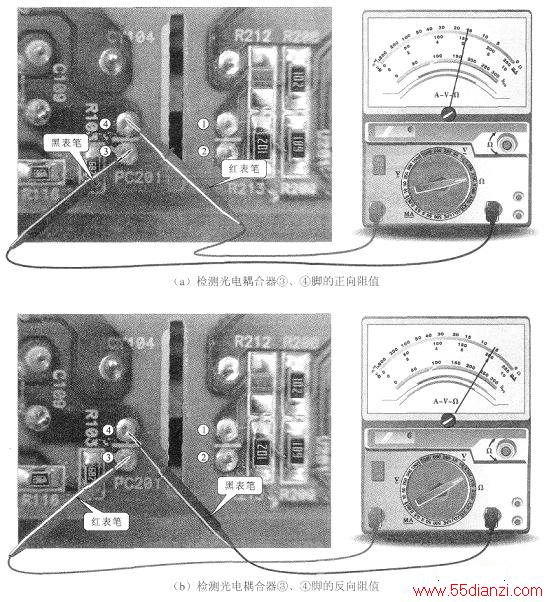

下图为测量光电耦合器PC201两引脚阻抗值的操作及读数示意图。在正常情况下，可在万用表上读得③、④脚的正向阻抗值约为15kΩ。当表笔对换后再测量，此时两引线脚的反向阻抗值是60kΩ。

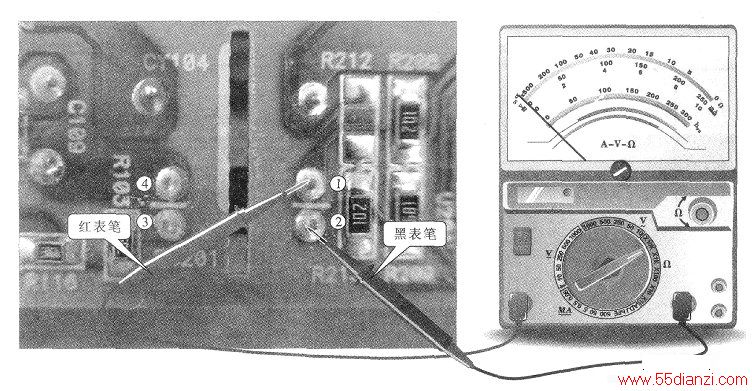

接下来，将万用表的表笔探到光电耦合器PC201上面的两引脚上进行测量，具体操作及检测数值如下图所示。可在万用表上读得①、②两引脚的正向阻抗值约为1.5kΩ。

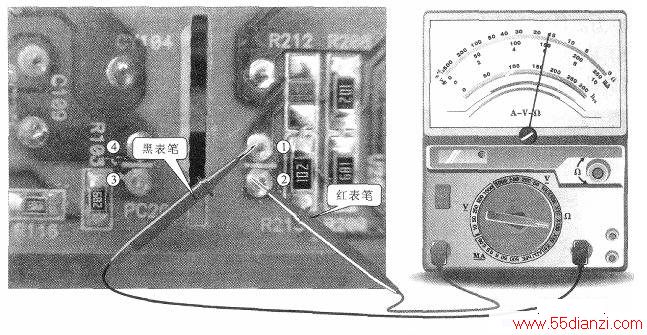

交换万用表的两支表笔，再次测量①、②这两个引线脚的反向阻抗值，具体操作及读数如下图所示。此时，万用表上的表针指示为无穷大。一般在没有参考图的情况下，根据此检测结果判断发光二极管的两个引线端为哪两个引脚。
从上面的测量结果可知该光电耦合器是正常的。如果在测量过程中其阻值有异常，则可能是光电耦合器损坏，需更换该器件。
