车用启动机磁场绕组和电枢绕组的检测方法

　　磁场绕组和电枢绕组的主要故障有短路、断路和搭铁。首先检查线圈外部绝缘是否烧坏，各线头连接是否良好。如有脱焊、松动，应重新焊接。
　　

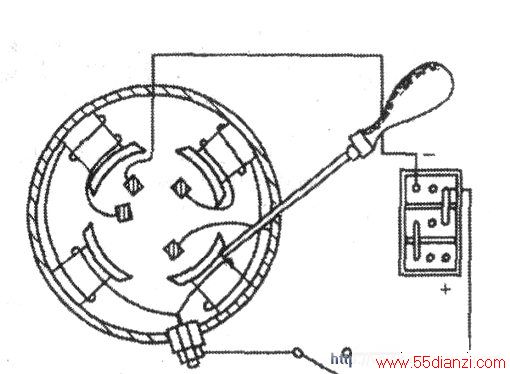

　　(1)磁场绕组短路用蓄电池的3V电压进行检查（见附图所示）。检查时，接通电路（通电时间不宜过长，以免烧坏绕组)．将旋具放在每个磁极上，检查磁极对旋具的吸力是否相同。如果某一磁极吸力较小，说明该磁场绕组匝闾有短路，应予修或更换。
　　
　　(2)启动机磁场绕组和电枢绕组其余各项的检查用万用表Rxlk挡检查电枢绕组有无内部断路：两表笔分别触及不同的换向片，导通为良好；用万用表Rxlk挡检查绕组有无搭铁：一端与电枢轴接触，另一端触及换向器，其电阻值应无穷大，若阻值为零为之有搭铁故障：用万用表Rxlk挡或交流试灯进行检查：一端触及外壳，另一端接磁场引线，电阻值应为无穷大，否则为磁场线圈有搭铁；用万用表Rxlk挡，检查吸引线圈：一端接S线柱，另～端M线柱，应导通，否则吸引线圈有断路故障；用万用表Rxlk挡，检查保持线圈：一端接S线柱，另一端接开关壳体，应导通，否则有断路故障。
