光耦电路好坏的鉴别方法

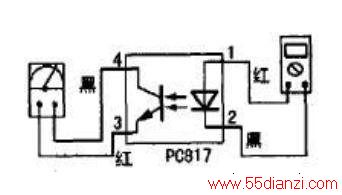

　　以彩电中常用的PC817光耦为例，介绍用万用表鉴别其好坏的简易方法。先用指针万用表R×10k挡测量如图所示的光耦(1)、(3)脚，(1)、(4)脚，(2)、(3)脚，(2)、(4)脚间的电阻值均应为无穷大。再按附图所示将指针万用表置于R×1k挡，红表笔接光耦(3)脚，黑表笔接光耦(4)脚。用另一只数字万用表置于“电阻”二极管检测挡，红表笔接光耦(1)脚，黑表笔接光耦(2)脚,观察指针表应有1kΩ左右的读数，数字表读数约1106mY。将指针表红、黑表笔对调时，指针仅有微微摆动。最后将数字表的一表笔与所接光耦反复通断几次，同时观察指针表的指针应在较大范围内快速摆动．据此可以判定所测光耦是好的。数字万用表置于“电阻”挡时，红、黑表笔间的开路电压为2v，接在光耦(1)、(2)脚之间，对光耦本身无任何不良影响。
