如何用万用表判定三相异步电动机绕组同名端

　　步骤一：首先将万用表置R×100挡，对电动机接线盒六根引出线，两条两条地分别进行测量，确定三相绕组。

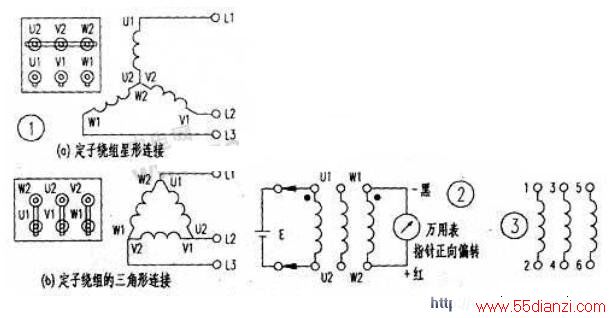

　　具体方法；将红（或黑）表笔接其中一根引出线；黑（或红）表笔依次接触另外的五根引出线；通路（指偏转较大，阻值较小）的两个出线端为一相，并作好标记（建议以打结或涂色为识别标记）以便和后面的两相作区分，以此类推将六条引出线分成三组（见图2所示）。

　　步骤二：将万用表置电流微安挡，如图接线检测确定两相绕组的首尾端。

　　具体方法：

　　（1）将万用表置电流微安挡；
    （2）万用表红、黑表笔接电动机其中一绕组的两个端点；
    （3）然后将电动机其他一相的两个端点先后接触千电池（或取出万用表中的电池用作试验）E（9V或1.5V电池）的负极和正极；
    （4）若万用表指针正向偏转，则电池正极所接线头与万用表负端（黑表笔）所接线头为同名端；反之则电池负极所接线头与万用表负瑞（黑表笔）所接线头为同名端；如图所示用黑点所标为首端（或尾端）即同名端。用同样的方法，再判定另一相的首尾端。

　　方法二：星形连接测定法
     步骤一：确定三相绕组（方法同上，注意每一相检测出来之后均应作简单而明确的标志；以便区分三相定子绕组）。

　　步骤二：星形连接确定三相绕组首端和尾端1.具体方法：
   （1）将万用表置微安挡；
   （2）将三相异步电动机三个绕组的各一端短接在一起接红表笔，将另三端也接在一起，然后接到黑表笔；
   （3）匀速转动电动机，观察指针偏转情况。
　 （4）若指针几乎没有偏转，则各绕组所选的三根接在一起的线端即为同名端{如图3所示）。否则应进行换线调整。

　　2.换线规律：

　　（1）将三绕组分别标示首尾，并预定端号。

　　（2）将其中一组（假定为⑤-⑥端）绕组始终固定不变，作为基准。

　　<3）另外两组中任意一组的首尾对掉后，按具体方法（1）－（4）判别。若仍有偏转，则将另一组的首尾对掉，再按具体方法《1）-（4）判别，必定能判别出正确的同名端。
