在维修中几乎每天都要遇到换屏或换电视驱动板，进行代换时经常会遇到型号与原来不一致，怎么办？，能不能换，要改哪些电路和参数后才能代换，本文就该问题从理论和实际两个方面作论述。大家把理论搞清楚了，就能举一反三，就能自己组装液晶电视机，一块电视驱动板就会配不同的屏，反之一块屏，就会配不同的电视驱动板。
一、连接信号的研究
1、屏的逻辑电路电源的电压值和功率。
（1）电压值有5V和12V之分，以屏的规格书为准，不符合在电视板上改。
（2）液晶电视机消耗的功率主要是在背光灯上，背光灯消耗的功率占总消耗功率的80%以上，屏的尺寸愈大，背光灯的数目多，长度长，消耗功率也大。一般说来，配大屏要大功率电源板。
各种尺寸的背光灯消耗的功率大约如下：17寸是25W，20寸是38W，26寸是67W，32寸是110W，37寸是145W，42寸是160W。
2、逆变器器的电源电压和控制信号
（1）逆变器的电源电压有12V和24V之分，一般20寸左右及以下是12V。30寸左右及以下是24V。
(2)控制信号有两种第一是控制逆变器的控制芯片工作的使能信号，屏规格书中是Backlighton/offControlVoltage。电视驱动板输出的高电平/低电平。要注意的屏高电平规定有差异，有的是3.3V,有的规定是5V,因高电平的最小值是2V,换屏时可以不考虑。
第二种是背光灯亮度调节信号，屏规格书上是：PWMDimmingControlVoltage这个电压值有如下几种：0V～3V、0V～3.3V、0V～5V。换屏时一定要改过来，否则亮度的调整范围不够。
二、LVDS信号
1、什么是LVDS信号
LVDS（LowVoltageDifferentialSignaling）低压差分信号的缩写，它是一种低摆幅的差分信号技术，它使得信号能在差分PCB线对或平衡电缆上以几百Mbps的速率传输，其低摆幅和低电流驱动输出实现了低噪声和低功耗。
因为LVDS信号直流偏置电平为1.2V，摆幅为±350mV，而且-线和+线之间的干扰还能相互抵消。所以抗干扰能力非常强，故现电视驱动板与液晶屏之间的连接基本上都是它来连接。
LVDS物理接口使用1.2V偏置电压作为基准，提供大约350mV摆幅。LVDS驱动器由一个驱动差分线对的电流源组成（通常电流为3.5mA），LVDS接收器具有很高的输入阻抗，因此驱动器输出的电流大部分都流过100Ω的匹配电阻，并在接收器的输入端产生大约350mV的电压。

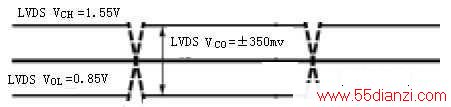

由逻辑“0”电平变化到逻辑“1”电平是需要时间的。由于LVDS信号物理电平变化在0.85V―1.55V之间，其由逻辑“0”电平到逻辑“1”电平变化的时间比TTL电平要快得多，所以LVDS更适合用来传输高速变化信号。其低压特点，功耗也低。
2、LVDS信号的组数和对数与屏的分辨率和灰度等级的关系
LVDS接口的信号也分为6位4组差分，8位5组差分，数据线名称为0-0+，1-1+，2-2+，CLK-CLK+，3-3+中如果是6位屏就没有3-3+这一组信号。
一般标清屏是1366×768的分辨率，只有一组，其中一对线是时钟线（CLK+，CLK-），另四对是数据线（RX0+，RX0-；RX1+，RX1-；RX2+，RX2-；RX3+，RX3-），相应的三基色RGB是八位，即R0～R7，G0～G7，B0～B7，屏的灰度等级是128级。
若是三对是数据线（RX0+，RX0-；RX1+，RX1-；RX2+，RX2-），0则相应的三基色RGB是六位，即R0～R5，G0～G5，B0～B5，屏的灰度等级是64级。
3、LVDS信号的像素组成格式
我们知道，三基色RGB的每一像素有八位或六位之分，我们在传输时双绞线有五对和四对之分，那么就存在一个分配问题，究竟是那对线传那一个基色，某基色每一位像素次序如何排，造屏的厂家和造主板的厂家应遵守同一规定才能对接。这就是所谓的LVDS信号格式，目前在世界上通用的有两种标准，一种是美国的VESA，是美国视频电子协会最早为监视器制定的标准，也称N on-JEIDA标准，或叫正常标准；一种是日本为数码相机等数码产品制定的JEIDS标准。现简要介绍如下。

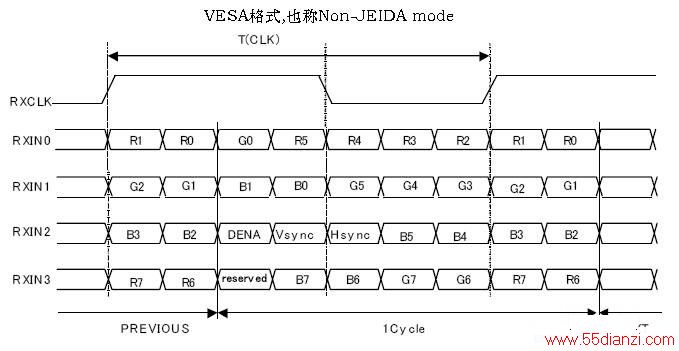

（1）VESA格式（Non-JEIDA）

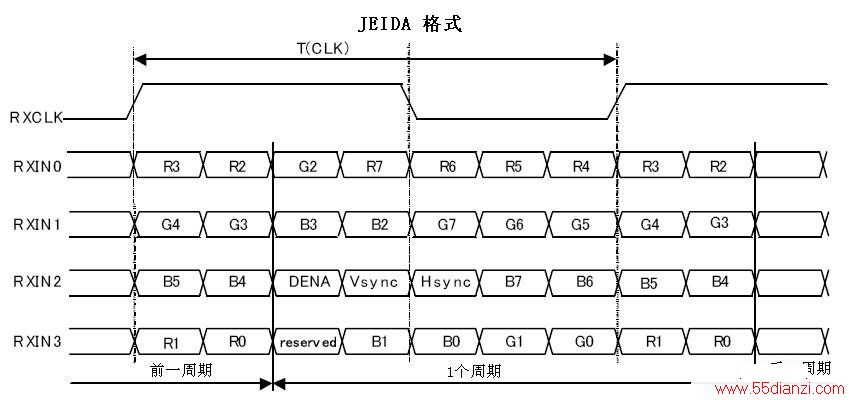

(2)JEIDA格式
上图为LVDS信号的结构和定时关系，从图中可见它是由时钟信号、数据信号、行场同步信号、使能信号等四部分组成的。从图中可见，每一个时钟周期要进行七次数据采样，每一个时钟周期是一个完整的数据采集过程。数据使能信号（DENA）的作用是确认这个周期内所传输的数据是否有效，若其为低电平这个周期内的数据为无效数据。
Reserved是预留的意思。
三、屏代换时要做的工作
屏代换需做的工作分硬件和软件两个方面，硬件方面的工作我们完全可以完成，软件方面要改动几个参数，若来的屏的有关几个参数和此屏相同，则软件可以不改动，至于改哪几个参数下面要作具体介绍。
（一）硬件方面的改动
1、屏逻辑板电源屏

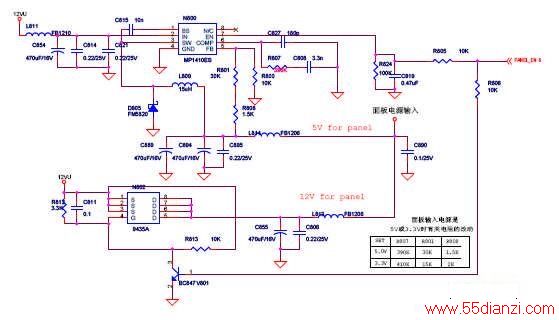

逻辑板电源有5V和12V之分，对5V的屏一定要注意，若接入了12V，就必然将屏的逻辑板烧坏，后果十分严重，大家一定要注意。改动的地方是在电视驱动板，下面以LC32AS20的电路为例说明，在下图中位号N800（MP1410）是DC/DC变换IC，其7脚功能是当它为高电平时使能；位号为802（CEM9435）是P道沟功率开关管，当其栅极4脚为低电平时导通。图2当控制信号PANEL_EN为高电平时输出5V，为低电平时输出12V。
2、制作LVDS连接线
电视驱动板的LVDS输出插座和屏的逻辑板的LVDS的输入插座的每一引脚信号名称都已固定，为了两者之间一致，只有通过制作连接线实现。现以AS机型为例子说明。

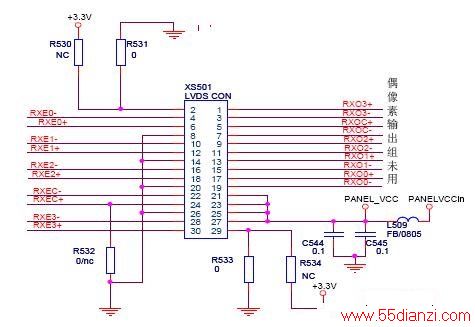

（1）电视驱动板的LVDS插座-XS501

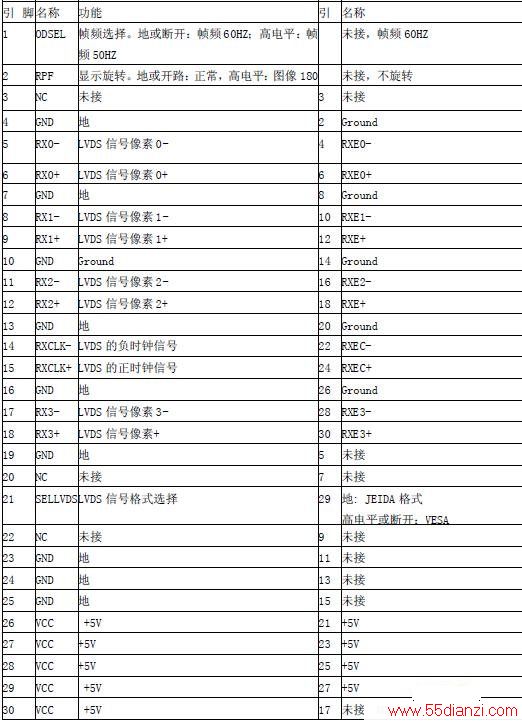

（2）奇美屏(31004212)逻辑板的LVDS插座与主板的LVDS插座引脚对应表

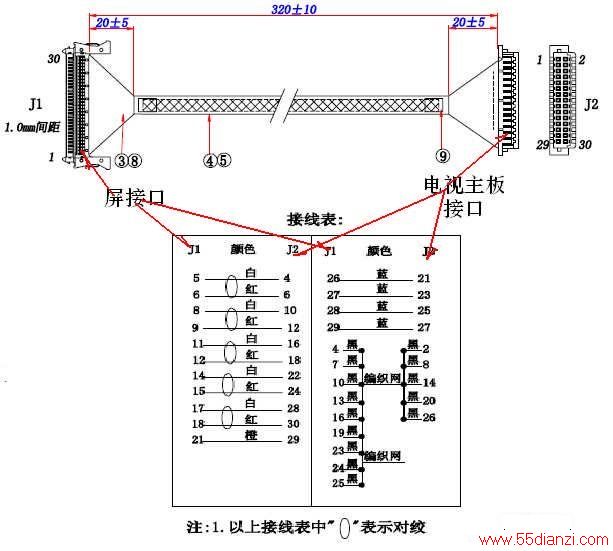

（3） 电视驱动板的LVDS插座和奇美屏逻辑板的LVDS插座之间连接线的制作-LVDS连接双绞线-28003162
(4)上表中几只特殊功能引脚的说明
①引脚1(ODSEL)功能是帧频50/60Hz选择,屏规格书规定当其空脚,即断开时是60HZ,故此是空脚，因为现在一般都用60HZ。
②引脚2（RFC）功能是显示旋转：低电平不旋转，高电平旋转180度。从连接线的接法可知是接地的，为默认状态，不旋转。
③ 引脚21（SEL LVDS）是LVDS数据格式选择，通过连接线是接到电视板插座的29脚，通过R533接地为低电平，是如图1所示的VESA格式。

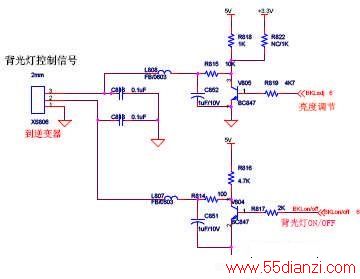

3、逆变器连接线的制作
逆变器连接线制作目的是使进入屏逆变器插座的四个信号和逆变器插座引脚一致。
这四个信号分别是：电源、ON/OFF、亮度调节、地。
