维修中液晶屏代换技巧

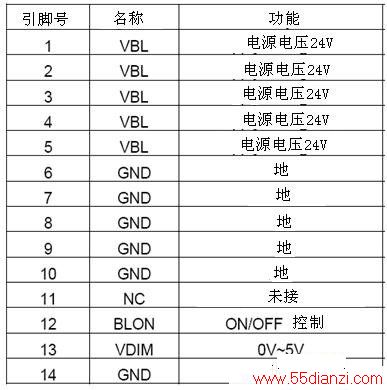

　　某中华屏逆变器插座引脚功能表

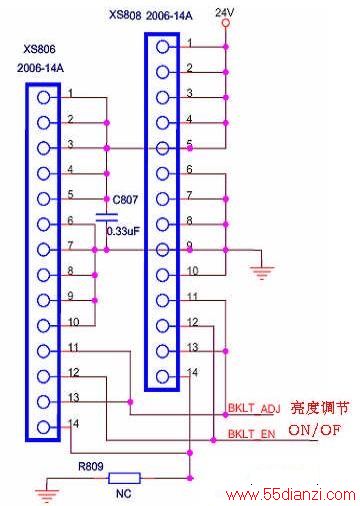

　　①对照图表可知,只要将插座XS608的1脚(地)、2脚(ON/OFF)、3脚（亮度调节）分别接到GND（6～10脚）、BLON（12脚）、VDIM（13脚）。另外电源24V接到相应的引脚上。
　　
　　②亮度调节电压电压有区别，表中是0～5V,而有的奇美屏是0～3.3V。正因为如此，在图5中当用中华屏时接入R818，而R222不接；当用奇美屏时接入R222，而R818不接。

　　（二）软件参数的改动
　　

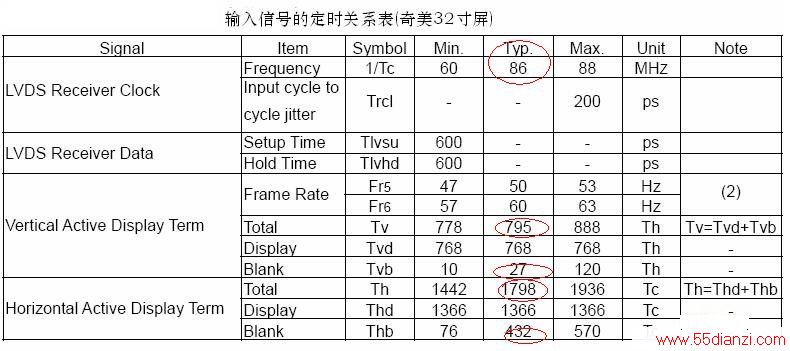

　　软件改动主要是对输入信号的定时关系的三个参数，现以1366×768的奇美屏为例说明如下：
　　
　　1、LVDS信号的时钟频率（LVDSReceiverCLOCkFrequency），下表中是86MHZ。
　　
　　2、行频（VerticalActiveDisplay），表3中为795行，因为有27行是帧消隐。
　　
　　3、水平方向显示的列数（HorizontalActiveDisplay），表3中为795行，因为有432列是用作行消隐。
　　

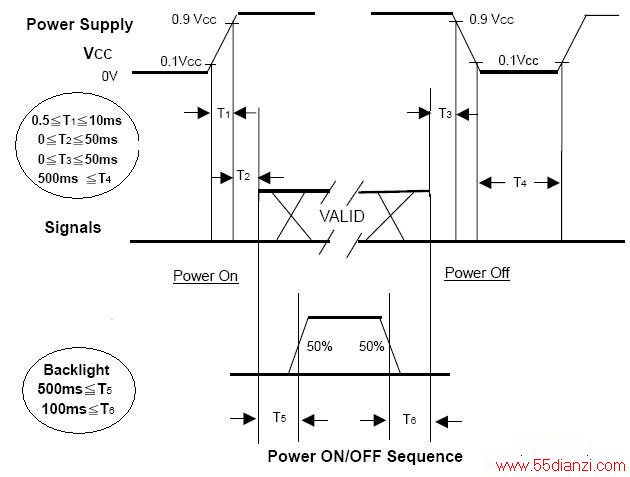

　　须补充说明的是，帧频在前面已用高低电平选取，软件中可不考虑；屏的电源时序一般可不考虑，因为所有屏电源上电时序都是先接入主板电源，然后逻辑电源工作，接收LVDS信号，再点亮背光灯。关机时反之。各种屏的差别是在电源接通、逻辑电源工作和接收LVDS信号、点亮背光灯三者之间的延迟时间略有区别，如下图所示。
