液晶屏代换原则

    液晶屏代换原则1，尺寸一致！这个很好理解，比如你的原屏尺寸是32寸的。那么你只能找32寸的屏来代换，否则你没法安装！需要注意的是，有些屏，即使是尺寸一致，但是在屏左右宽度上可能存在一定差异，好在差异不是很大，一般都还好解决。比如：一般32寸屏标准宽度一般为760MM。而奇美V320B1-L01宽度为780MM，中华CLAA320WA01为743MM。

   液晶屏代换原则2，面板分辨率一致！液晶电视常用液晶屏，除部分小尺寸面板外，一般来说分辨率只有两类，标清类分辨率为1366*768，全高清类分辨率为1920*1080.这两类屏在逻辑板信号接口上一般差别很大，而且对应主板所配软件亦有很大差别，所以一般不能直接代换，故我们在换屏前，一定要确保你的代用型号屏和原型号屏在分辨率上属于一类。对于部分小尺寸屏，代换时，一定能够要想办法查清楚屏参，弄明白分辨率，确保分辨率一致，否则代换后可能出现图像异常。

   液晶屏代换原则3，屏供电一致。液晶屏是需要供电的，供电电压一般由主板上的一个供电控制电路产生，电压值一般有3.3V，5V,12V,18V等几种。液晶屏假如接错了供电，轻则不显示或是花屏，白屏，重则烧毁逻辑板，甚至屏内部接口板，所以换屏前一定要把两块屏的供电调整一致。当然也有极个别屏供电范围很宽，别如LG LC260WX02 SL(01)屏供电5V，12v时都可以正常工作。

  液晶屏代换原则4，液晶屏信号接口类型一致，这里说的信号接口类型，指的就是液晶屏输入信号格式型。

  下面插入一点关于信号格式的讲解！一般来说我们常见的液晶屏信号输入类型一般分为TTL，LVDS,TMDS,RSDS几大类（个别屏采用的异型接口除外），其中TTL接口类型一般在早较早的液晶屏上使用，它是液晶屏唯一能够直接驳接的信号类型。但是由于信号幅值比较高（一般3-4V左右）且抗干扰能力比较差，传输速率较低等原因，现已基本退出江湖。LVDS信号又称为低压差分信号，是一种全新的编码方式，由于信号幅值低（一般1V左右），抗干扰能力强，信号传输速度快等优点，现在被极广泛的使用，可以说是现在最主流的液晶屏信号类型，TMDS和RSDS是在LVDS信号的基础上进行更优化编码发展出来的新型液晶屏接口类型，但是不知何故市场上使用的并不多见，故在此不多累述。下面着重讲一下TTL和LVDS！

  TTL信号一般分为单6位，单8位，双六位，双八位这几类，信号定义如下：

  单六位：R0，R1，R2，R3，R4，R5，G0.G1，G2，G3，G4，G5，B0，B1，B2，B3，B4，B5，CLK,DE(数据使能信号）HSYNC,VSYNC

  单8位：R0-R7，G0-G7，B0-B7，CLK,HSYNC,VSYNC，DE

  双6六位RO 0-RO 5,GO 0-GO 5 ,BO 0- BO 5,

         RE 0-RE 5，GE 0-GE5，BE 0-BE 5  CLK,HSYNC,VSYNC，DE (即将信号分为奇，偶两部分传输）

  双8位 RO 0-RO 7,GO 0-GO 7 ,BO 0- BO 7,

        RE 0-RE 7，GE 0-GE7，BE 0-BE 7  CLK,HSYNC,VSYNC，DE   (即将信号分为奇，偶两部分传输）

由上述定义可知，TTL接口信号线根数是很多的，一般都在40根以上。数目越多，屏信号传输的数据量越大对应的分辨率也越高。这一点LVDS也适用！

LVDS信号类型一般也分为单六位，单八位，双六位，双八位几种，信号定义如下：

  单六位：D0-.D0+,D1-,D1+,D2-,D2-,DCLK-,DCLK+

  单八位：D0-.D0+,D1-,D1+,D2-,D2-,DCLK-,DCLK+，D3-，D3+

  双六位：DA0-,DAO+,DA1-,DA1+,DA2-.DA2+,DACLK-，DACLK+(奇数路信号）

          DB0-,DBO+,DB1-,DB1+,DB2-.DB2+,DBCLK-，DBCLK+（偶数路信号）

  双八位  DA0-,DAO+,DA1-,DA1+,DA2-.DA2+,DACLK-，DACLK+，DA2-，DA2+(奇数路信号）

          DB0-,DBO+,DB1-,DB1+,DB2-.DB2+,DBCLK-，DBCLK+, DB2-,DB2+（偶数路信号）

一般来说高清屏大多采用双路传输方式，标清屏一般采用单路传输方式。LVDS信号每一对差分信号（例如D0-,D0+）之间都接有100偶的电阻，且线路传输都以双绞线方式，尽可能减少信号传输过程中的干扰。LVDS信号并不能与液晶屏直接驳接，当其信号传输到逻辑板后还要再进行TTL编码，经过处理后送至屏体。

   一般来说不同信号类型的液晶屏差别很大，是不能直接代用的（据说TMDS信号有些与LVDS信号兼容），所以换屏前一定要弄清楚这一点，确保液晶屏信号接口类型一致。

  液晶屏代换原则5，LVDS格式一致。这一点只对LVDS信号接口类型讲！LVDS编码方式是有两种标准的，一种是JEIDA标准，一种是VESA标准，其中三星屏一般默认为JEDIA标准，其他品牌一般默认为VESA标准。在液晶屏逻辑板的接口上专门有一个控制LVDS格式的引脚，比如奇美标清屏逻辑板接口3脚多为该功能控制脚。一般标法为LVDS OPTION，通过控制这个引脚的高低电平，来选择逻辑板识别的LVDS格式标准，（这个脚的电压一般受主板软件控制）如果两块屏LVDS格式标准不一致就会出现图像水印，虚像，花屏等故障。

   液晶屏代换原则6，BIT数一致！所谓BIT一致，只针对双路LVDS接口的高清屏。现在有些高清屏由于信号传输量特别大，所以采用了双10位的方式输出（即在双八位的基础上又多了DA4-,DA4+,DB4-,DB4+几路信号），也就是说高清屏从BIT数上分一般分为8BIT屏和10BIT屏，有些10BIT屏上同样设置了一个BIT数控制引脚，即改变该脚的电平即可改变该屏识别的LVDS信号位数，比如 LG LC370EUD-SCA1屏的逻辑板接口27脚即为BIT数控制脚，当该脚为低电平时该屏工作在8BIT模式下，即要求输入双8位LVDS信号。该脚为高电平，或是置NC的状态下，该屏工作在10BIT模式下，即要求输入双10位LVDS信号。（当然，并不是所有10BIT屏都可以在10BIT和8BIT之间进行切换的）

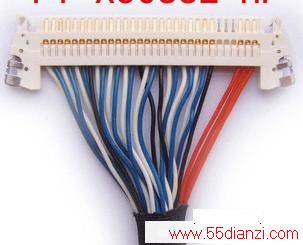

   液晶屏代换原则7，逻辑板接口物理类型一致，所谓物理类型指的是逻辑板接口的形状!一般来说标清屏接口形状一般有X30，E30类型，高清屏一般有X51，E51类型，30和51指的是屏线接口的屏线引脚数目，这些引脚中一般由供电，地线，差分信号线，格式控制线，空脚等组成。下面看看图片这个模样的就是X30或是X51类型。这个模样的就是E30或是E51类型。有上面的图片可以看出来，这两种屏线对应的逻辑板接口形状是不一样的，把X30插到E30逻辑板接口中是没法插得，所以要想代换不同接口形状的屏，你得连屏线一块换了。

  液晶屏代换原则8，不同的的液晶屏，即使上述条件全部一样，也有可能逻辑板接口的线序是不一样的，我们都知道，逻辑板信号接口输入的无非是供电线，底线，信号线，格式控制线，但是这些线在不同的液晶屏逻辑板上的线序是不一定一样的，比如说LG标清屏线序大多为

而三星标清屏大多为

奇美，中华等还有其他类型的线序，所以代换液晶屏时线序一定要事先查清楚，不要盲目往逻辑板上插屏线开机，否则很容易因为线序不对造成烧坏逻辑板。所以面对不同线序的屏，请一定要事先根据屏参对屏线线序进行调整。

    液晶屏代换原则9，不同型号的液晶屏代换，当满足上述所有条件，即尺寸一致，分辨率一致，供电改为一致，信号类型一致（同为LVDS或同为TTL，RSDS,TMDS在此不多讨论），LVDS格式一致（仅针对LVDS来说），BIT数一致（仅针对LVDS高清屏来说），屏线形状一致，屏线线序也调整为一致时你就可以通电开机了，如果图像正常，那么恭喜你，你代换成功了！假如图像出现水印，花屏等不正常图像时，你还有最后一条路可以走，就是更换主板软件，将主板软件更新为对应品牌屏的程序，因为不同的液晶屏（以LVDS信号类型为例），对输入的LVDS信号在速率，时序等参数上可能存在差异，所以在换不同型号屏后有些时候我们是需要更换软件的。
