1．巧妙识别集成块各脚及外围元件的作用。
功放IC各引脚及外接元件功能不外乎是：①电源、②接地、③输入、④输出、⑤自举、⑨防自激、⑦退耦滤波、⑧负反馈。按照由易到难的顺序找出各引脚：
(1)先找接地端。
(2)顺扬声器接线找出耦合电容，再找出输出端。
(3)通过输出耦合电容找出自举端。一般自举电容为电解电容且负极与输出耦合电容正极相接。
(4)顺音量电位器的中心抽头，找出耦合电容，顺藤摸瓜很快可找出输入端。
(5)电解电容负端接地，与其正极相接的脚为滤波退耦端。
(6)相邻两脚并有小容值的瓷片电容器的引脚为防自激端。
(7)电解电容负端接地并通过一个电阻所接的脚为负反馈端子。
(8)以上判断准确无误，则剩下的引脚即为电源端。

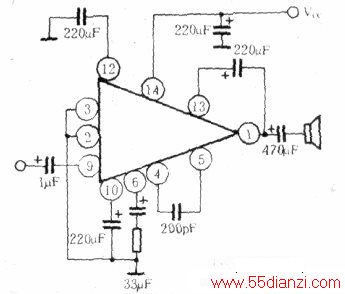

根据以上方法就可以很快判断出TB4100集成电路（见附图）管脚。功能为：1脚输出端，2、3脚接地端;4、5脚接防自激电容;6脚负反馈端，9脚输入端，12、10脚电源退耦端，@脚自举端;14脚电源供电端。
双通道的功放lC功能与单通道的功放相同，而且左右声道是基本对称的．
2．代换原则
从实践情况来看，可以总结出以下几条原则：
(1)功能相同，性能相近，引脚位置一样的，例如TA7240、TA72270P、TA7299P，可直接互换．
(2)外围元件大致相当，基本参数，极限参数能适应本机工作条件。如电源电压（又低于最低电压，又超过极限值）。输入、输出阻抗输出功率及允许功耗等。
(3)如有自激，可改为负反馈网络。
(4)音量大小，可调整功率电源。
