用自制电路代换空调室内风机控制模块

　　空调室内风机控制模块（俗称“固态继电器”，光耦可控硅），常见的有：东芝的TS21j48S、TSA3100J；厦门宏发的JGC-4F-12D-1M；三菱的SWIDD-H1-4C；欧姆龙的G3MC-202PL-VD-2；三菱SW2DE-H1-4等。虽然生产厂家各不相同，外形规格尺寸也多种多样，但工作原理都是利用低电压、小电流去控制高电压、大电流。

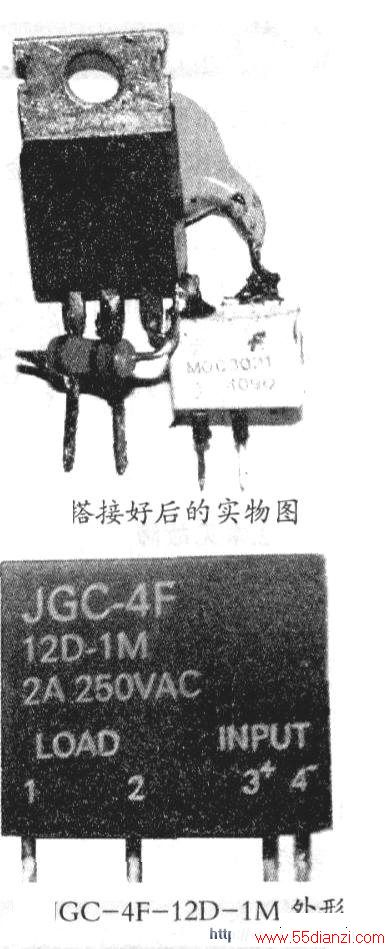

　　该模块一旦损坏，很难购买到相同型号的配件更换。通过原理分析，完全可以用一些常用的、比较容易购买的元件自制电路来进行代换。首先选取一只4A—8A的双向可控硅，比如常见的BT136、BT137、BT138，一只可控硅输出型（也可采用电流输出型、功率输出型、晶体管输出型）的光电耦合器，常见的有MOC3009、MOC3011、MOC3012、MOC3020、MOC3021、MOC3023、MOC3033等，  一只330n～lkΩ电阻和一只O.OlμF～0.03μF电容，然后按上图所示电路图进行搭接好后（简称DIY小板，搭接好后的实物图参见中图），接入相应的脚位上即可。比如用该电路来代换JGC-4F-12D-1M型光耦可控硅（外形图参见下图），将DIY小板的(1)脚接原来模块的直流供电输入端，即JGC-4F的(3)脚原电路；(2)脚接原JGC-4F的④脚电路；(4)脚接原来JGC -4F的(1)脚电路；(5)脚接JFC-4F的(2)脚原电路。只要按照电路图上面标注的一一对应连接无误后，即可正常运行。其中上图中的C是用来防止可控硅被误触发的抗干扰电容，该电容耐压值不低于250V，容量可在O.OlμF～0.03μF范围内选择。
