上述所有SG系列驱动器，前级驱动电路控制功能、保护功能基本开发思路相同，只是实现具体功能的电路有区别，所以用SG3525A或CW3525A代换SGS3526N并不困难。SG3525A的内部方框图如上图所示。很明显，其驱动控制电路实现软启动的方式和SG3526N不同，即使功能相同引脚编号也不同。
SG3525A的各脚功能及应用如下（括号内引脚编号为SG3526N的相同功能端）：
第1脚为误差放大器反相输入端（第2脚）。
第2脚为误差放大器同相输入端（第1脚）。
第3脚为内部振荡器同步引入端（第12脚），用于多只IC应用时的同步。
第4脚为振荡脉冲输出端，一般不用(SG3526N无此引脚)。
第5脚为振荡器外接定时电容CT端（第10脚）。
第6脚为振荡器外接定时电阻RT端（第9脚）。
第7脚为定时电容放电端，外接RD确定CT放电时间，设定两路输出的死区时间。此脚接法与SG3526N有别，详见图2。
第8脚为外接软启动电容端（第4脚），通过使基准电压UREF分流的方式设定软启动时间。
第9脚为误差放大器输出端（第3脚），用于增益、频率补偿。
第10脚为输出脉冲关断控制端，与SG3526N第8脚功能相同，但关断电平为高电平。
第11、14脚为双端输出端（第13、16脚）。
第12脚为共地端（第15脚）。
第13脚为驱动级供电端（第14脚）。
第15脚为前级控制系统供电端（第17脚）．供电电压为8~40V。
第16脚为基准电压输出端（第18脚）。

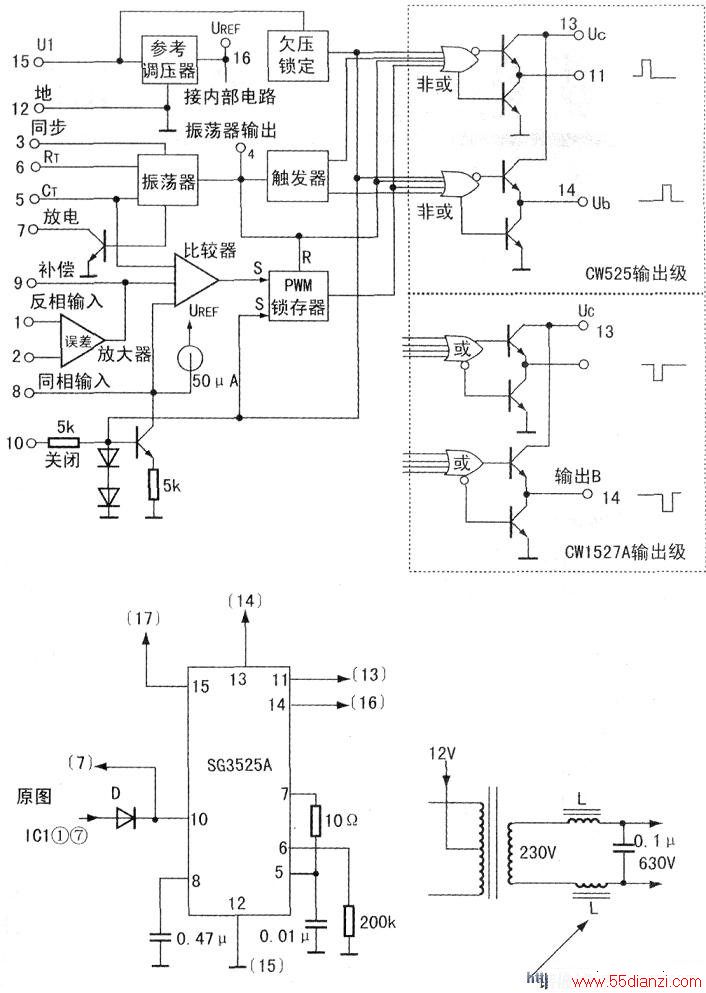

根据上述功能，将SG3525A用于Aixcom逆变器前级部分的电路如下图所示。由于关断控制电平相反，所以必须将Aixcom逆变电源原图中ICIA、ICIB同相、反相输入的接线对调，以使欠压、超温时LM393输出高电平。此外，由于SG3525A无SG3526N的滞回比较器，为了实现原图中过流保护功能，可将开关管源极电流取样电阻的过流高电平信息通过隔离电阻(47Q)引入SG3525A第10脚，当过流取样电压达到0.6V以上电路即关断。原电路设计输出矩形波频率为60Hz，用于国内应为50Hz，所以必须将原图Rr、CT改为200kQ和0.01uF，再接入SG3525A第5、6脚。
