再开机，在自动搜台状态下测该脚仍无电压输出，确定CPU损坏。
本地市场上买不到LC863524C/55K3，但商家说可用LC863524C/55L7代用，故买了一块。回来装上一试。不开机。经查发现，两只CPU的开/待机输出脚不一致，原CPU为（2）脚，而此CPU为（15）脚，所以需要改动引脚的连接线。

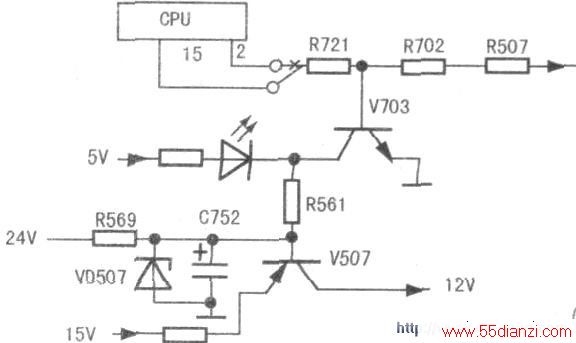

经查线路板，实绘相关电路见图（上面已有预留孔），只要将R721从CPU（2）脚的连接线上改接到（15）脚预留孔处即可。改接后，开机正常。但场幅太大，看不到屏显，需要进入总线调试模式进行调整。但原来遥控器不能使用，用万能遥控器RM一2088C。输入096号码即可。进入总线调试的方法是：先按遥控器上“往返”键一次，然后按本机键盘“音量-”键，直至音量指示为“0”不放手，同时再按一下遥控器上“往返”键即可进入FACTORY“工厂状态”，接下来。再按遥控器上“菜单”键即可进入“菜单0”，再按一下“菜单”键，进入“菜单1”等等，依此类推，可以进入全部菜单。
进入“菜单0”后，将VSIZE（场幅）设置为4，VLINE（场线性）设置为25，VPOSITION（场中心）设置为60，光栅正常。
退出总线调试模式，插上天线试机，图像正常，但还存在两个问题：1.收台无U段，2.音量控制不正常。重新进入总线调试模式“菜单3”，将BANDOPTION（波段控制选择）改为PORT/H，再进入总线调试模式“菜单5”将SETEREO（立体声功能选择）改为OFF，退出总线调试模式，再试机一切正常。
