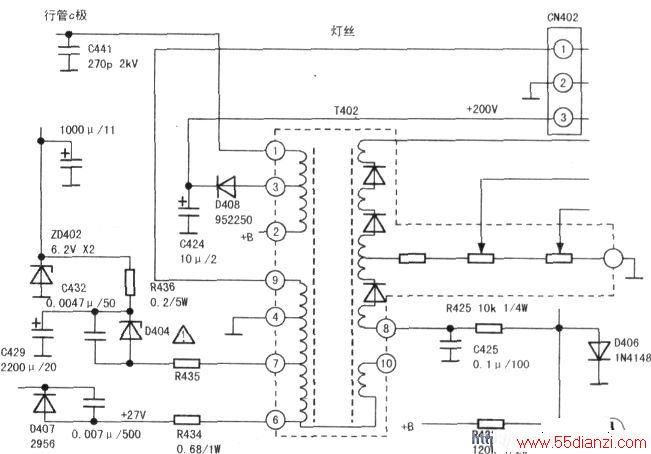

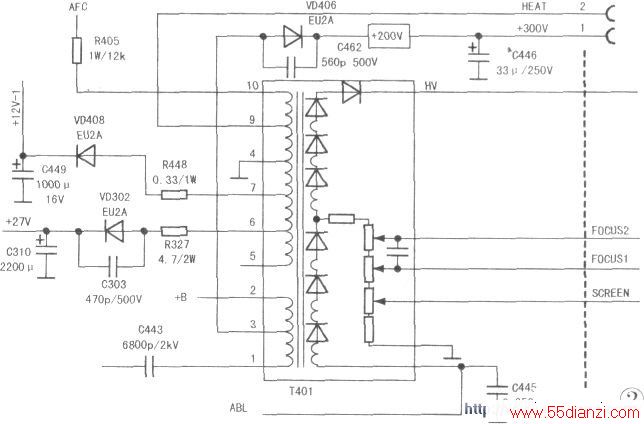

仔细查看原机线路图（见图1）。原高压包引脚功能如表1。参考现有的高压包引脚功能，决定用海信TC2918D的高压包BSC-N2420A来代换。海信TC2918D的高压包线路原理图及引脚功能分别见图2和表2。对比之下基本上无需大的改动。代换高压包并更换电阻R425、R341、R321、二极管D305后试机，呈水平亮线。又查得场输出集成块IC401（TDA3654）烧裂，更换后再试机，出现满屏白光。根据经验，高压包损坏的同时IC304（TDA3504）很可能损坏。于是代换IC304后试机，图像终于出现了，但全部是黑白图像。开机实测有关色度处理集成电路IC301（TDA4565）（10）脚和IC302（TDA4555）（13）脚供电脚电压均为10.5v。高压包（6）脚输出整流后的电压为+32V，比原机+27V偏高，（7）脚输出整流后的电压为+13v，比原机+15v偏低。决定先把电压恢复正常。（6）脚输出整流后的电压偏高5v，决定减少高压包的线圈匝数。在高压包的磁芯上用绝缘良好的导线绕了5圈，然后与（6）脚反方向串联后再整流，实测电压降至+27V。（7）脚输出整流后的电压偏低2V，试将原（7）脚外限流电阻R436由8.2Ω改为2.7Ω，实测ZD402的负端升至+12V，但试机仍无彩色出现。复查有关色度处理集成电路，测得IC301（10）脚和IC302（13）脚电压都升至+12V。正常。为了迅速缩小故障范围，如图3所示短接了IC301（1）脚R—Y输入和（8）脚R—Y输出、（2）脚B—Y输入和（7）脚B—Y输出、（17）脚Y输入和（12）脚输出后试机，彩色出现，但彩色失真。更换IC301后彩色恢复正常。再观察图像，发现行幅窄。调节行幅和枕校电位器VR402、VR403，效果不理想。最后在逆程电容C411（0.01μF/1600V）两端并联了一只472的电容后，行幅恢复正常。
表1

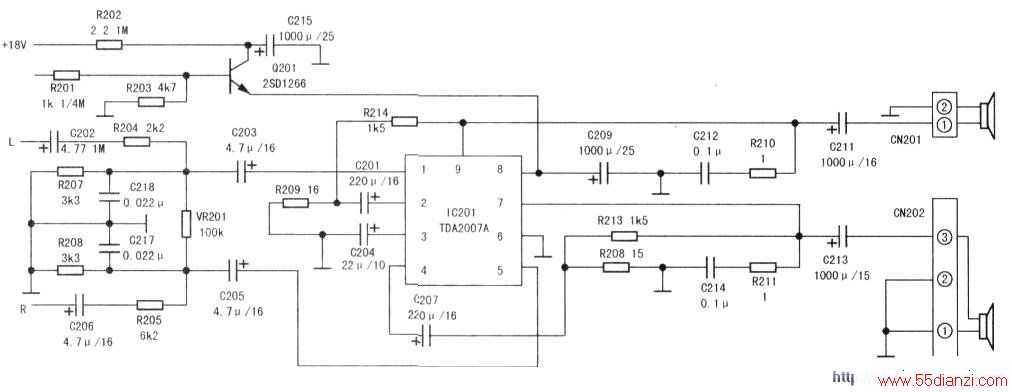

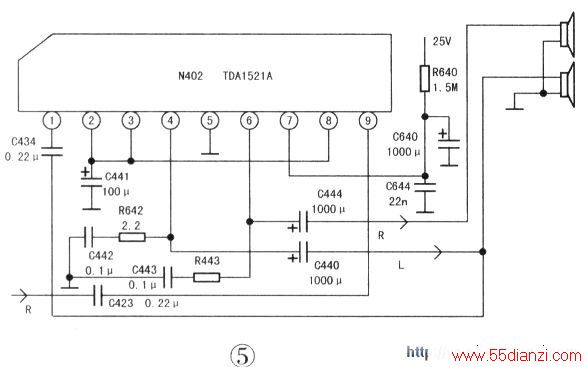

最后来试声音。发现音量很小且有严重的交流声。怀疑伴音功放集成块也烧坏了。此机的伴音功放块采用TDA2007A（见图4），9脚双声道集成块，比较少见。主要引脚功能如下：（1）脚L输入、（9）脚L输出、（5）脚R输入、（7）脚R输出、（8）脚接电源+18V、（6）脚接地。考虑再三，决定用长虹D2522型彩电用的9脚双声道集成块TDAl521A（见图5）来代换。其主要引脚功能如下：（1）脚L输入，（4）脚L输出，（9）脚R输入，（6）脚R输出，（7）脚接电源+22V，（5）脚接地，（2）、（3）、（8）脚连在一起通过一只100μF的电容接地。对比之后进行了如下更改：将TDA1521A（1）、（4）、（9）、（6）、（7）、（5）脚分别接入原TDA2007A的（1）、（9）、（5）、（7）、（8）、（6）脚，将（2）、（3）、（8）脚连在一起，通过一只100μF的电容接地，固定好后试机，故障排除。
