松下34P860D型彩电(GP11机芯),图像上有疏密不均的水平横线(横向干扰线)。该机伴音正常,有图像。

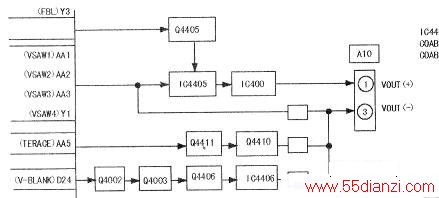

分析思路:1.横向干扰线,一般是场扫描电路有自激造成的。2.场扫描电路分布在两块电路板内:一是DG(数字板)板内的场振荡及放大电路IC4405;二是A板内的场输出电路IC400,这两部分电路任一产生自激,都会产生屏幕上有横向干扰线。相关图示见下图。

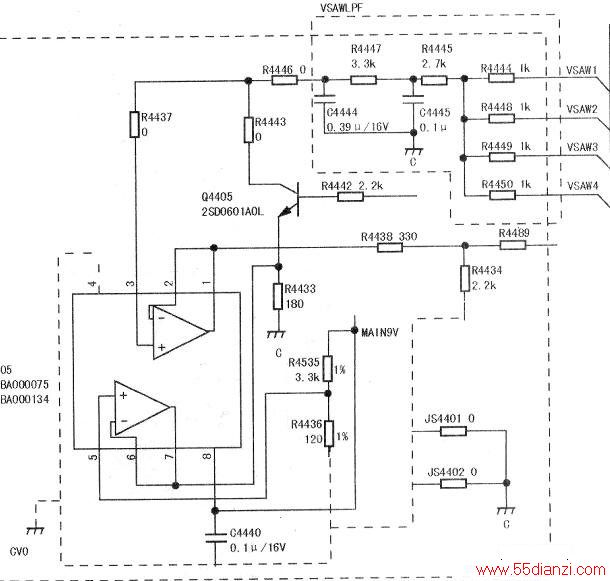

检修过程:用示波器看DG板插座DG4的34脚(场锯齿波输出),发现在场锯齿上叠加有干扰的毛刺,怀疑故障在DG板内的IC4405(注:场振荡和放大电路)周围,见下图。检测IC4405外围电路时,发现压在白色硅胶下面的R4446异常,这应当是一个0Ω电阻,实测阻值已变大近似开路。更换R4446即可。
维修提示:压在硅胶下面的元件因为检修人员看不到,在检测元件时很容易被忽略,正是这些看不到的元件在压在硅胶下面天长日久后,很容易变值和损坏,造成故障很难被发现。
在检修中,对于IC4405周边的帖片电阻、帖片电容,要仔细的逐个的检测。
