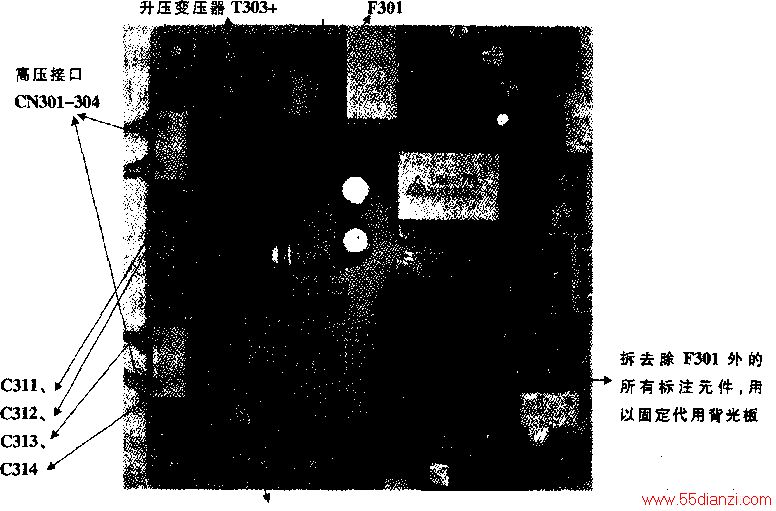

(2)把代换背光板的控制线CN1中的12V接原一体板焊盘面的F301下端(即原一体板14V供电端)。CN1的开/关机控制ON—H接在C216的左端(即原一体板ON/OFF端)。同时拆除R207。CN1的亮度控制ADJ接原一体板的1302与F301之间右起第一根走线上,即原一体板的B—DIM控制线。cNl的GND接J302处,即原一体板的地线。同时,还要拆除L301J301及R202。
(3)检查无误后,接入四根高压引线,加电试机,一般一次性改装成功。
