三星943NW液晶彩显高压板代换技法

　　三星943NW液晶彩显高压板的代换具体操作过程如下：

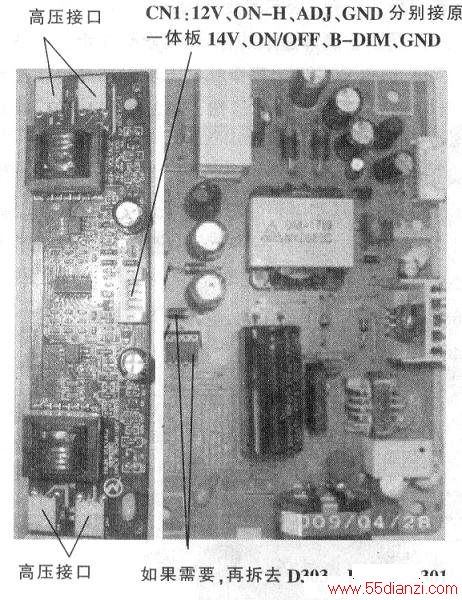

　　(1)如上图所示，沿竖线拆除竖线以左的所有元件，只保留F301．拆去元件后空出的PCB板处，刚好可以装代换高压板。由于现在的通用背光板元件基本上都采用单面安装，所以，元件的反面PCB可以直接固定在原一体板上。如果不便用螺丝固定代换板，也可用热熔胶把代换板直接粘在原一体板上。因为代换板的主要发热元件（贴片场效应管和升压变压器）均安装在元件面，底板几乎不发热，此法应该是相对稳固、便捷的。安装位置如下图所示。

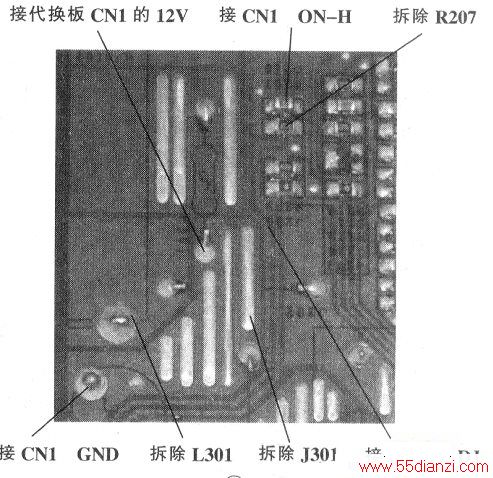

　　(2)把代换背光板的控制线CN1中的12V接原一体板焊盘面的F301下端（即原一体板14V供电端）。如下图所示，CN1的开关机控制ON-H接在C216的左端（即原一体板ON/OFF端），同时拆除R207。CN1的亮度控制ADI接原一体板的J302与F301之间右起第一根走线上，即原一体板的B -DIM控制线。CN1的GND接J302处，即原一体板的地线。同时，还要拆除L301、J301及R202。

　　(3)检查无误后，接入四根高压引线，加电试机，一般会一次性改装成功。
