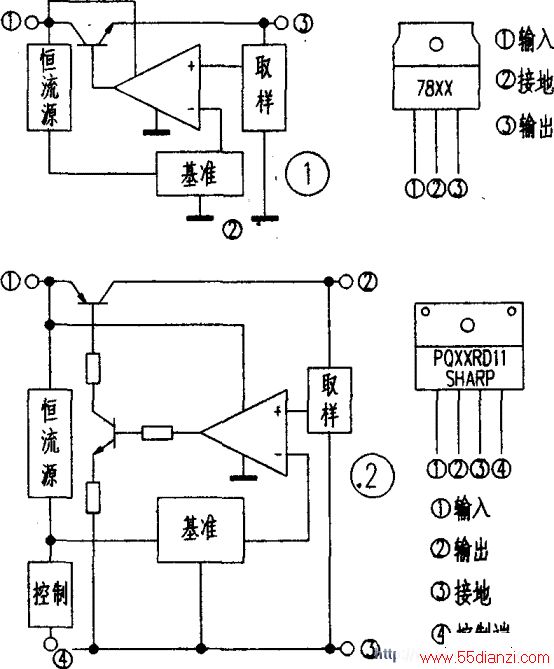

慎用三端稳压块代换四端可控制稳压块

附表:普通三端稳压块与四端稳压块在同一负载的抽样检查比较,供参考 四端稳压块 型号 输入电压 输出电压 压差 产地,标识 278T05 5.03V 4.95V 0.08V F PQ05RD11 5.08V 4.88V 0.2V SHARP 三端稳压块 7805P 7.26V 4.98V 2.28V K1A 7805CT 6.15V 4.99V 1.6V MC L7805CV 7.05V 5.00V 2.05V 激光打字 L7805CV 6.85V 4.99V 1.86V 白字 测试条件,负载0.6A,负载不同压差也不同,仅供参考,DT890B+表测试.

　　在使用四端稳压块的影碟机中，设计给它的工作压差是不多的，以笔者测试的一台步步高VCD机中的四端稳压块电路为例。原机用的PQ05RD21（SHARP），在输入170V交流电压时，四端稳压块输入5.15V、输出4.96V，极限饱和压差为0.19V，而用一支MC7805CT的三端稳压块在不加前电子开关电路，直接代换原机四端稳压块，结果在输入205V交流电压时，三端稳压块已工作于极限饱和压差（输入6.83V、输出4.95V，饱和压差2.12V）。该影碟机正常工作交流电压输入下限170V，三端稳压块代用后下限变为205V，若再按前两文作者那样在稳压块前面加电子开关管“扣”掉一些，后面的三端稳压块已是雪上加霜无法工作了。综合上述。笔者认为前两文代用方法在外接交流电压正常的稳定的情况下，机器虽可工作，但当输入交流市电不足的情况下。机器工作就会失常，引发故障。
