瞬态电压抑制二极管（TVS器件）交流电路中的应用

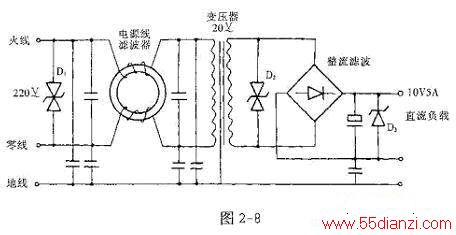

    图2-8给出了一个微机电源采用TVS作线路保护的原理图，由图可见：

    1、在进线的220V~处加TVS管抑制220V~交流电网中尖峰干扰。

    2、在变压器进线加上干扰滤波器，滤除小尖峰干扰。

    3、在变压输出端V~=20V处又加上TVS管，再一次抑制干扰。

    4、到了直流10V输出时还加上TVS管抑制干扰。

    其中：双向TVS管D1的VRWM=220V~×1.4=308V左右双向TVS管D2的VRWM=20V~×1.4=28V左右单向TVS管D3的VRWM=10V~×1.2=12V左右

    经过如上四次抑制，变成所谓的“净化电源”，还可以加上其它措施，更有效地抑制干扰，防止干扰进入计算机的CPU及存贮器中，从而提高微机系统的应用可靠性。

    从失效统计概率可知：微机系统产生100次故障，其中90次来自电源，10次是微机本身，可见电源的可靠性最重要，要提高整机可靠性，首先应提高电源的可靠性。
