三、额定的最大脉冲功率，必须大于电路中出现的最大瞬态浪涌功率。
下面是TVS在电路应用中的典型例子：

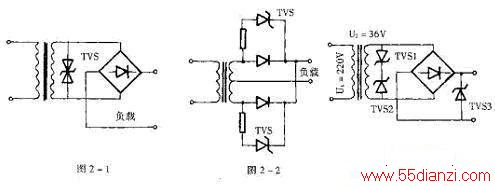

TVS用于交流电路：见图2-1，这是一个双向TVS在交流电路中的应用，可以有效地抑制电网带来的过载脉冲，从而起到保护整流桥及负载中所有元器件的作用。TVS的箝位电压不大于电路的最大允许电压。图2-2所示，是用单向TVS并联于整流管旁侧，以保护整流管不被瞬时脉冲击穿，选用TVS必须是和整流管相匹配。图2-3所示电路中，单向TVS1和TVS2反接并联于电源变压器输出端或选用一个双向TVS，用以保护整流电路及负载中的元器件。TVS3保护整流以后的线路元件，如电源变压器输出端电压为36伏时一般TVS1和TVS2的工作电压VR应根据36×来选择，其它参数依据电路中的具体条件而下。

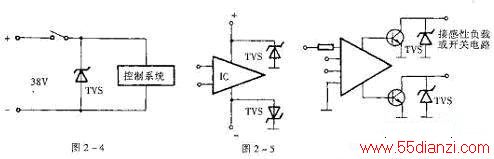

TVS用于直流电路，图2-4所示TVS并联于输出端，可有效地保护控制系统。TVS的反向工作电压应等于或略高于直流供电电压，其它参数根据电路的具体条件而定。图2-5所示。
为两个单向TVS连接在电源线路中，用以防止直流电源反接或电源通、断时产生的瞬时脉冲使集成电路损坏。当电路连接有感性负载，如电机、断电器线圈、螺线管时，会产生很高的瞬时脉冲电压。
图2-6中的TVS可以保护晶体管及逻辑电路，从而省去了较复杂的电阻/电容保护网络。

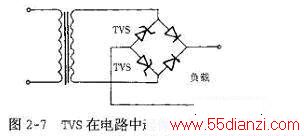

图2-7电路中TVS起保护和电压限制的作用。
