MAX1555：新型锂离子电池充电器

    3、完善的充电过程：电池低电压或过放电（低于2.5V）时，以小电流进行预充电；快速恒流充电；恒压充满，电池充电电压可满足精度±1%左右。

    4、充电过程中受管芯温度对充电电流实行调节，简化了电路板设计；并保证IC的安全。

    本文介绍MAX1555单节锂离子电池充电器。该充电器的主要特点：可以由插头式电源或USB插座提供充电电源(插头式电源的电压范围是3.7V～7V，USB供电电压范围是3.7V～6V)，典型供电电压是5V；采用插头式电源供电时，充电电源典型值为280mA，采用USB插座时，充电电流最大值lOOmA；外围元件仅3个1μF贴片式多层陶瓷电容及1个贴片式l00kΩ上拉电阻，占印制板面积极小，有可能装入产品内：有充电状态指示；内部有过热限制，一旦达到过热限制温度，自动减小充电电流，保证充电安全；5管脚小尺寸SOT-23-5封装；工作温度-40℃～+85℃。

   管脚排列与功能

    MAX1555管脚排列如下图所示，各管脚功能如洗表所示。

管脚   符号     功能  1   USB 由USB插座供电的输入端。USB需提供l00mA充电电流。此端与GND之间接一个lμF去耦电容器。   2   GND 地   3   CHG 充电器状态信号输出端。内部开漏输出。需外接100kΩ上拉电阻。充电时此端输出低电平，充电结束时，此端呈高阻抗。另外，当两个供电电压都低于要求的最低电压时，此端呈高阻抗。 4  DC 插头式电源供电的输入端。该电源需供电280mA充电电流。此端接1个1μF陶瓷电容到地。   5   BAT   连接充电电池端（正级），此端接一个1pF去耦的陶瓷电容器到地。

    典型应用电路及充电过程

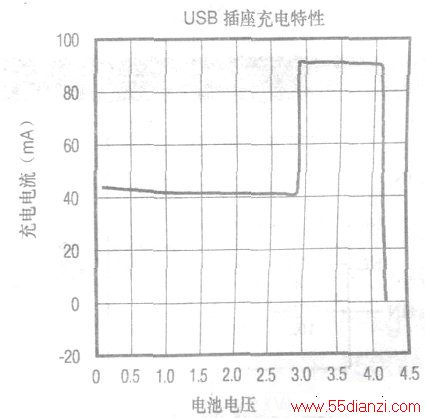

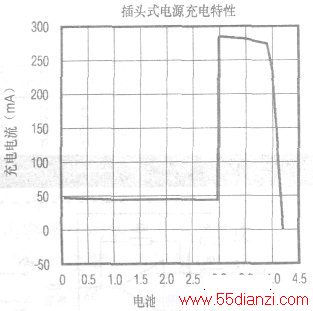

    MAX1555的典型应用电路如上图所示。该充电器充电过程分三阶段：电池电压低于3V时预充电、到3V或接近3V时快速充电、到接近4V时，再恒压充电，电流减小，充到4.2V时充电结束。插头式电源的充电过程如下图所示，USB插座充电时的充电过程如下图如示。

    无论是哪种电源供电，电池充满的电压是4.2V±0.059V。在充电过程或充电结束后，当移去电源时，电池最大漏电流为5μA。为防止用插头式电源供电时的电源极性接反，可在DC端（4脚）之前串接一个1N4001（防电源极性接反）的保护二极管（图2中未画出）。另外，在用USB插座充电时，若此时插入插头式电源，则内部能自动切换到由插头式电源供电的方式充电。
