三极管的几种特殊用法

　　2．代换
　　

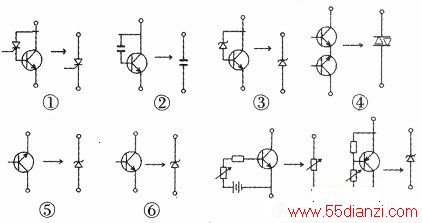

　　图4中的两只三极管串联可直接代换调光台灯中的双向触发二极管：图5中的三极管可代用8v左右的稳压管：图6中的三极管可代用30V左右的稳压管。上述应用时，三极管的基极均不使用。

　　3．模拟
　　
　　用三极管构成的电路还可以模拟其它元器件。大功率可变电阻价贵难觅，用图7电路可作模拟电阻，调节510Ω电阻的阻值，即可调节三极管C、E两极之间的阻抗，此阻抗变化即可代替可变电阻使用。图8为用三极管模拟的稳压管，其稳压原理是：当输入电压上升时，因三极管的B、E结压降基本不变．故电位器两端压降上升，经过电位器的电流上升，三极管发射结正偏增强，其导通性也增强，C、E极间呈现的等效电阻减小，压降降低，从而使输入电压下降。调节电位器即可调节此模拟稳压管的稳压值，等效为稳压管。
