稳压器MC34063的典型应用

    下面看下它的管脚

图1 管脚分布图

图2 内部原理图

图3 升压转换器

    图中1N5819是肖特基二极管，其导通压降小，能够保证最后输出端电压的精度，升压的大小由R1、R2两个电阻来调节设定，其计算公式如下VOUT=1.25(1+R2/R1)。输出电流的大小主要由电感L的值来确定，电感大的话储能多，输出电流就会大些，反之相对较小。

    需要较大的输出电流时，其芯片的外围配置作如下变换设置：

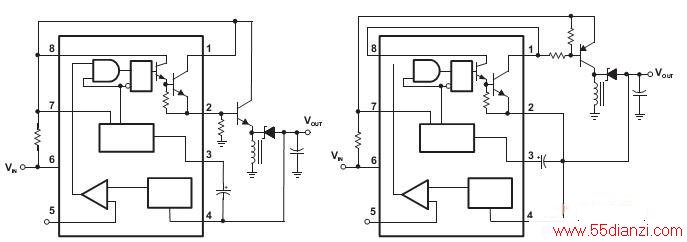

    图4 1.5A输出电流升压转换器

    注：前后两图分别对应NPN和PNP型三极管

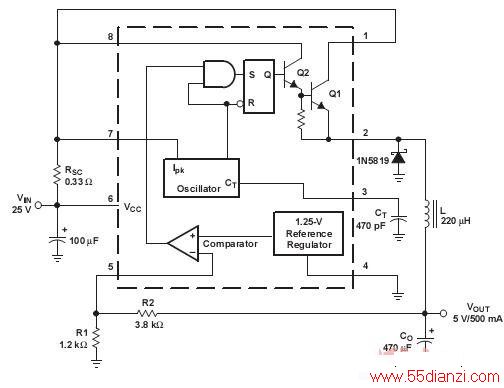

图5 降压转换器

    同升压转换器外围器件种类选择大体相同，输出电压计算公式如下：VOUT=1.25(1+R2/R1)，输出电流只有500mA，想要大电流输出的话按照如下电路连接即可：

    图6 1.5A输出电流降压转换器

    注：前后两图分别对应NPN和PNP型三极管

    对于正负电压供电的运放或者由负电压提供参考的电路，可以选择下面的负电压产生电路：

图7 负电压转化器

    其输出电压计算公式如下：VOUT=-1.25(1+R2/R1)，输出电流为100mA，大电流输出电路如下：

图8 1.5A输出电流反相电压转换器

    由于本芯片电路中各个参数计算复杂，现把各个参数计算方法奉上：

表1 参数计算表

注:Vsat=输出开关的饱和电压,VF=输出整流器的导通电压
