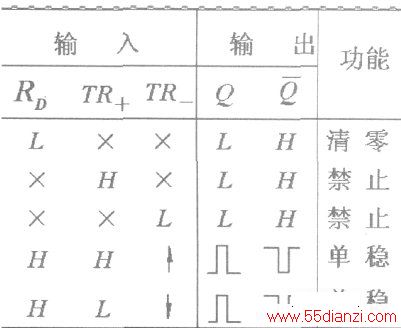

下图其功能表，

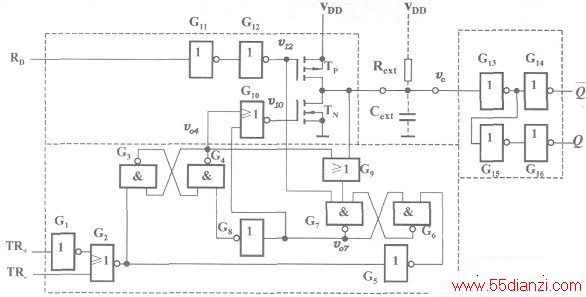

下图为工作原理图，

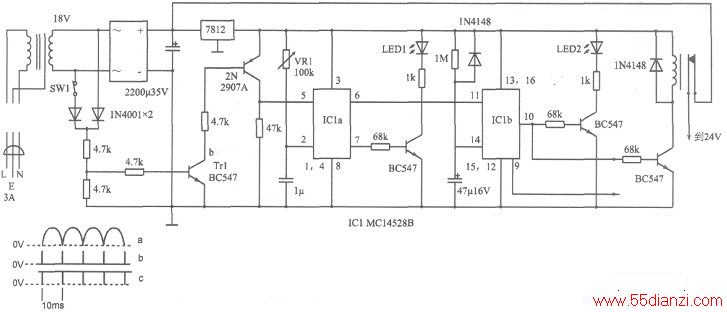

下图为用MC14528作为核心器件组成的一个定时控制电路。
在图4电路中，当电源开关SW1接通后a点为高电平，Trl导通，使2N2907A也导通，送入一个触发信号到MC14528的5脚，VR1和lμF电容和2脚组成延时电路，6脚输出高电平信号驱动11脚，7脚也输出高电平驱动BC547导通，使LED1亮。lM电阻和47μF电容与14脚也为延时电路，14脚达到触发电压后，10脚输出高电平使三极管BC547导通，分别使LED2亮，继电器吸合用于控制其它电路。
