2、ADS1258与FPGA接口电路
ADS1258通过一个SPI兼容串行接口将数据写入配置寄存器，使用命令控制转换器以此来控制A/D芯片的工作模式，并最终读取通道数据。接口包含CS，SCLK，DIN和DOUT四个信号。对ADS1258 的所有操作都得先向其写入命令，然后由AD根据写入的命令做相应的操作。经过FPGA的A/D配置模块启动之后，ADS1258将处于固定通道扫描模式下或者自动通道扫描模式下，ADS1258将可转换16路共模输入信号或8路差分输入信号。模拟信号由AIN口输入，输入范围0～+5V。外围控制端口接驳到FPGA，由FPGA控制模块控制A/D采样，由CS进行选通，START启动ADC开始工作，通过DIN输入命令之后由DOUT输出转换结果，共使用8个端口与FPGA芯片的端口相连接。具体接田电路的实现如图所示。

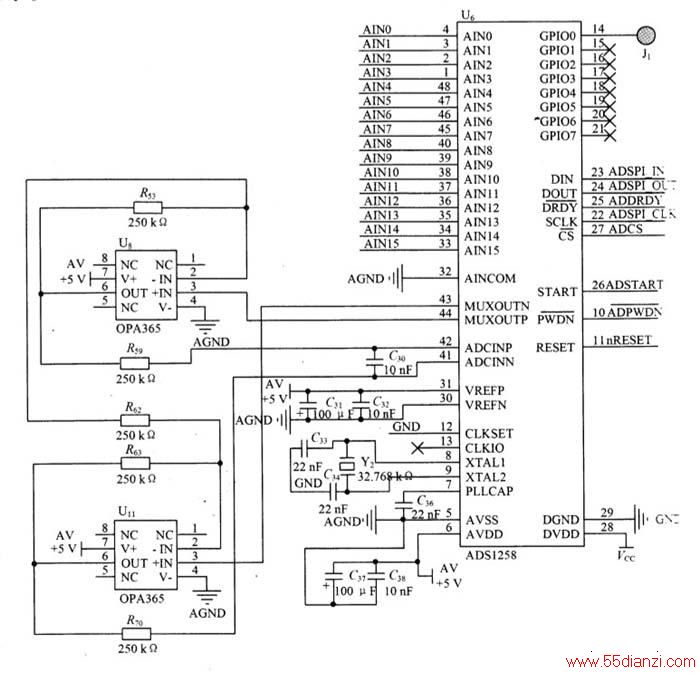

ADS1258与FPGA芯片的接口电路
