ADS1110的特点与内部结构
ADS1110的特点
完整的数据采集系统和小型SOT23-6封装；片内基准电压：精度2.048 V+0.05％；片内可编程增益放大器PGA；片内振荡器；16位分辨率；可编程的转换速率15次／秒～240次／秒；I2C总线接口(8个有效地址)；电源电压2.7 V～5.5 V；低电流消耗240 μA。
ADS1110的引脚功能
ADS1110串行A／D转换器采用6引脚贴片封装，其引脚排列如图1所示。VDD：电源端，通常接+5V；GND：模拟地和数字地；VIN+、VIN-：采样模拟信号输入端，其范围为2.048 V～2.048 V；SCL：I2C总线时钟线；SDA：I2C总线数据线。
ADS1110的内部结构
ADS1110是由带有可调增益的△-∑型转换器内核、2.048 V的电压基准、时钟振荡器和I2C总线接口组成。其内部结构如图2所示。
ADS1110的A／D转换器内核是由差分开关电容△-∑调节器和数字滤波器组成。调节器测量正模拟输入和负模拟输入的压差，并将其与基准电压相比较。数字滤波器接收高速数据流并输出代码，该代码是一个与输入电压成比例的数字，即A／D转换后的数据。
ADS1110片内电压基准是2.048 V。ADS1110只能采用内部电压基准该基准，不能测量，也不用于外部电路。ADS1110片内集成时钟振荡器用于驱动△-∑调节器和数字滤波器。ADS1110的信号输入端设有可编程增益放大器PGA，其输入阻抗在差分输入时的典型值为2.8 MΩ。
寄存器
ADS1110含有输出寄存器和配置寄存器，可通过I2C端口进行访问。输出寄存器存储A／D转换结果，而配置寄存器用于设置ADS1110的工作方式，数据速率和可编程增益放大器，也可用于查询器件状态。
ADS1110的读写
读操作
若从ADS1110中读取输出寄存器和配置寄存器的内容，需对ADS1110寻址。从ADS1110中读取3个字节，前2个字节是输出寄存器的内容，第3个字节是配置寄存器的内容。读操作时，只读前2个字节而不读第3个字节。ADS1110的读操作时序如图3所示。
写操作
为了对配置寄存器写操作，要对ADS1110寻址，并向配置寄存器写入1个字节，但不能向输出寄存器写人字节。其写操作时序如图4所示。
软件设计

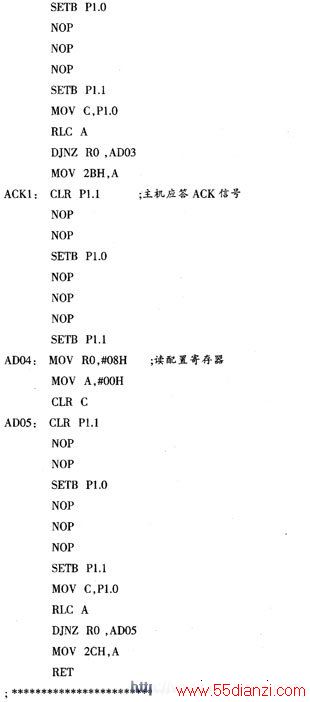

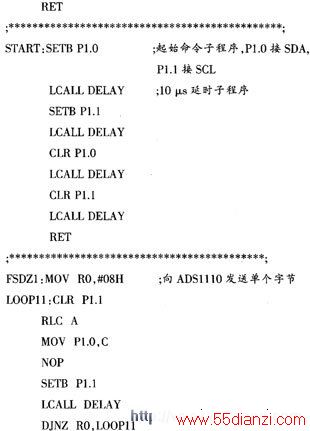

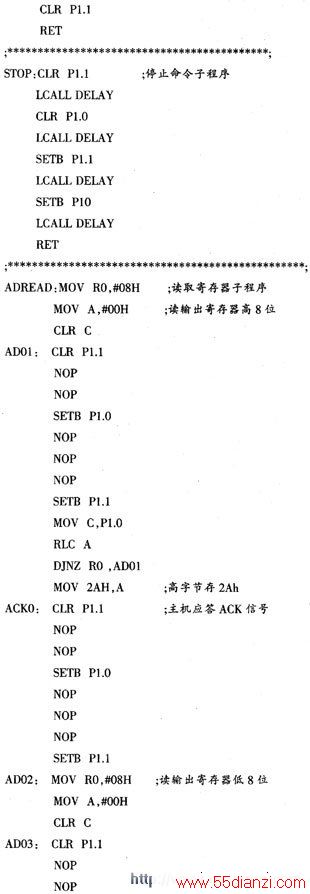

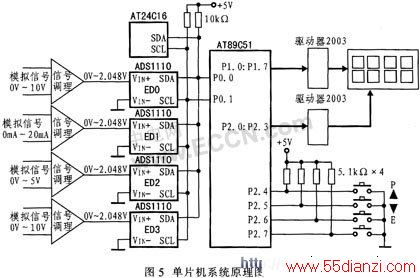

按照硬件电路，编写A／D转换子程序为ADS0，其中嵌套调用了START，为起始命令子程序，FSDZ1为向ADS1110发送单个字节命令的子程序，ADREAD是读取输出寄存器和配置寄存器的子程序，STOP是停止命令子程序。ADS0只对地址为ED0的ADS1110读数，如果要读取其他ADS1110，只需更改地址即可。系统中ADS1110的工作方式选用默认设置，即配置寄存器内容为#8CH，所以程序未向配置寄存器写入数据。程序代码如下：
5 结束语
ADS1110是一款高性价比具有I2C总线接口的串行A／D转换器。ADS1110已在单片机系统中应用，并用于现场。实践证明，ADS1110和单片机组成的数据采集系统，占用I／O端口少、功耗低，适用无电源场合。但需注意的是，因I2C总线为串行扩展总线，数据采集时不能用于实时速度要求较高的场合。
