●时钟脉冲

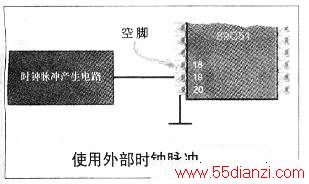

8051内部已含有振荡电路，只要在8051的接地引脚上面的两个引脚(即19、18脚)连接简单的石英振荡晶体即可。8051的时钟脉冲频率，原本为l2MHz，发展至今，已有24MHz(Atmel公司所推出的)，甚至40MHz的版本，未来也许还可能有更高的版本。不过，在此仍以目前流行的l2MHz为例，如果懒得再设计一个振荡电路，可按图1连接。如果需要自行设计一个振荡电路，则可按下图连接。
●复位电路
8051的复位引脚(Reset)是第9脚，当此引脚连接高电平超过2个机器周期(1个机器周期为6个时钟脉冲)，即可产生复位的动作。以l2MHz的时钟脉冲为例，每个时钟脉冲lμs，2个机器周期为12μs，因此，在第9脚上连接一个2μs以上的高电平脉冲，即可产生复位动作，如下图所示。

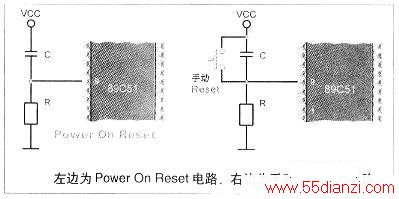

电源接通瞬间，电容C上没有电荷，相当于短路，所以第9脚直接连接到Vcc,即8051执行复位动作。
随着时间的推移，电容上的电压逐渐增加，而第9脚上的电压逐渐下降，当第9脚上的电压降至低电平时，8051恢复正常状态，称之为rPowerOnResetJ。在此使用lOkΩ电阻、10μF电容，其时间常数为lms，所以第9脚上的电压可保持2μs以上的高电平，足以使系统复位，而约lms(一个时间常数)的时间内系统处于复位状态。通常，我们还会在电容两端并联一个按钮开关，如图3的右图所示，此按钮开关是手动的Reset开关(强制Reset)。
●存储器设定电路
基本电路的最后部分是存储器的设定，如果把31脚(反相EA)接地，则采用外部存储器；如果把31脚(反相EA)接Vcc,则采用内部存储器。通常大多采用内部存储器，所以把31脚与40脚及Vcc相连。整个基本电路如下图所示。
上图电路的元件如下表所示。
基本上，MCS-51系列可分为51与52两大粪，52类可说是51类的增强型，其最大的特色就是存储器加倍、增加一个定时器/计数器。
若按芯片内的ROM来区分，可分为无ROM型(8031/8032)、MaskROM型(8051/8052)、EPROM型(8751/8752)及EEPROM型(89C5l/89C52)，如下表所示。
●无ROM型
8031/8032为无ROM型单片机，使用这种单片机时必须外接程序存储器。由于其封装成本与含ROM型的单片机很接近，且须外接程序存储器，使电路成本增大，因此目前除了程序太大无法完全放人单片机外，已很少人采用此型单片机。
●MaskROM型
8051/8052为MaskROM型单片机，这种单片机直接将程序放人芯片内的程序存储器中，所以不必r烧录1程序(也不能烧录)，单价低廉。这种芯片必须要制作其独有的光罩(Mask)，因此量大时才能生产。例如，计算机键盘里所用的单片机(8048，是8051的前一代)，就是MaskROM型单片机。
●EPROM型
8751/8752为EPROM型单片机，这种单片机可将程序烧人芯片中的程序存储器，也可用紫外线清除程序存储器中的数据，所以可重复使用。IC上面有一个窗口，可看到内部的芯片与连接线，通常在烧录完毕后，在窗口上贴黑色胶布，以防止数据消失。如要清除ROM里的数据，使用紫外线照射窗口15—30分钟即可。这种封装成本较高，再加上其清除动作麻烦且费时，目前几乎不再生产了。
●EEPROM型
89C5l/89C52为EEPROM型单片机，这种单片机不但可将程序烧到[加载J芯片内的程序存储器中，而且只要用5V或l2V电压，即可轻松、快速清除程序存储器里的数据，因此它早已成为目前的主流产品。厂商的技术资料称，这种芯片可重复写入与清除达1000次。而依笔者的经验，如非操作上的错误或引脚折断，就算是很用力地给它烧，都还很难给它烧死掉!
