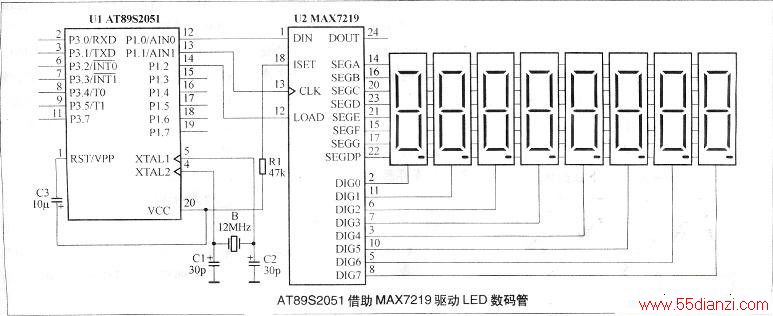

如果用MAX7219帮忙的话，只用三根I/0口就可以完成任务，电路图见下图。
接下来我们就来看看如何使用MAX7219实现LED数码管的显示：
MAxT219简介

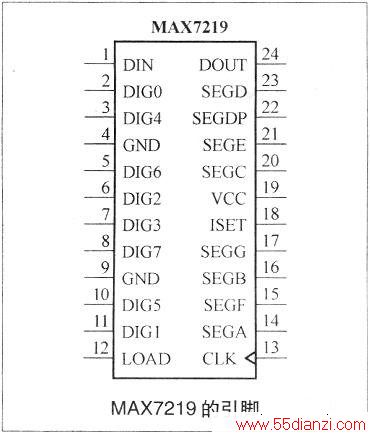

MAX7219的封装常见是DIP24，引脚如下图所示。
其引脚功能如下：
1.VCC：+5V电源端。
2.GND：接地端。
3.ISET：LED段峰值电流提供端。它通过一只电阻与电源相连，以便给LED段提供峰值电流。帮助位选信号显示。
4.SEGA-SEGG=LED七段显示器段驱动端。
5.SEGDP：小数点驱动端。
6.DIG7-DIGO：8位数值驱动线。输出位选信号，从每个LED公共阴极吸人电流。
7.DIN：串行数据输入端。在CLK的上升沿，数据被装入到内部的16位移位寄存器中。
8.CLK：串行时钟输入端。最高输入频率为lOMHz，在CLK的上升沿，数据被移人内部移位寄存器；在CLK的下降沿，数据被移至DOUT端。
9.LOAD：装载数据控制端。在LOAD的上升沿，最后送人的16位串行数据被锁存到数据或控制寄存器中。
10.DOUT：串行数据输出端。进人DIN的数据在16.5个时钟脉冲后送到DOUT端，以便在级联时传送到下一片MAX7219。
MAK7219的工作原理图4是MAX7219的时序图(DINCLKLOAD原理)，这个图很简单，就是告诉大家三个端口是怎么合作传送数据的。其中，DIN是串行数据输入端，CLK和LOAD实际上是充当了组织者。
下面结合下图介绍一下数据传送的过程：
首先，在CLK的下降沿，无效，在CLK的上升沿，第一位二进制数据被移人内部移位寄存器，然后CLK再出现下降沿，无效，然后CLK再出现上升沿，第二位二进制数据被移入内部移位寄存器，就这样工作16个周期，完成16个二进制(前八个是地址，后8个是数据)的传送，这当中LOAD一直是低电平，当完成16个二进制的传送后。把LOAD置成高电平，产生上升沿，把这16位串行数据锁存到数据或控制寄存器中，完成装载。然后再把LOAD还原为低，重复开始的动作，周而复之.....
例如：把数据O9H传送到地址OAH(亮度控制寄存器)。即设定LED为16级亮度的第10级。编程如下：
MOV A，#OAH；亮度控制寄存器地
址以数据形式送累加器A
MOV B，#O9H；亮度控制码(第十
级)送寄存器B
LCALL WRIITE；调用“写
MAX7219子程序”
WRITE：；“写MAX7219子程序”
开始
CLR LOAD；设置LOAD无效
LCALL WRI:TE8；调用“写 8 位
数据子程序”(送的是前8位，所以是
亮度控制寄存器的地址)
MOV A.B；亮度控制码(第十级)
通过寄存器B送累加器A
LCALL WRITE8；调用写 8位数
据子程序(送的是后8位，所以是亮度
控制码)
SETB LOAD；使LOAD产生上升
沿，把刚送入的16位串行数据锁存到
数据或控制寄存器中。
RET；WRIITE子程序返回
WRTE8：；“写8位数据子程序”开始
MOV R6，#O8H；数据位写入次数，
8次
LPI：CLR CLK；CLK无效
RLC A1取累加器A的最高位
MOV D:IN，C1将累加器A的最高
位送 D:IN
NOP；等待，为了有足够的时间传
送数据，可省略
SETB CLK；CLK产生上升沿，数
据被移入内部移位寄存器
DJNZ R6，LPI；8 次结束，否则
循环LP1
RET：；“写 8位数据子程序”子程
序返回
MAX7219的工作寄存器
MAX7219主要由8个数位寄存器和6个控制寄存器组成：
1.数位寄存器7～0：它决定该位LED显示内容，地址依次为O1H一08H,2.译码方式寄存器：地址为O9H，它决定数位寄存器的译码方式，它的每一位对应一个数位。其中，1代表译码方式；0表示不译方式。比如，OOH，表示都不译码。若用于驱动LED数码管，一般都设置为译码方式，方便编程；当用于驱动条形图显示器时，应设置为不译码方式。
3.扫描位数寄存器：地址为OBH，设置显示数据位的个数。该寄存器的D2-DO(低三位)指定要扫描的位数，支持0-7位，比如要显示数据位的个数为三，则应送往地址OBH的数据就应为O3H。各数位均以1.3kHz的扫描频率被分路驱动。
4.亮度控制寄存器：地址为OAH，该寄存器通常用于数字控制方式，利用其D3-DO位控制内部脉冲宽度调制DAC的占空比来控制LED段电流的平均值，实现LED的亮度控制。
D3-DO取值可从0000-1111，对应电流占空比则从1/32变化到31/32，共16级，D3-DO的值越大，LED显示越亮。而亮度控制寄存器中的其他各位末使用，可置任意值。前面已经举例。
7．无操作寄存器：它主要用于多片MAX7219级联，允许数据通过而不对当前MAX7219产生影响。
MAX7215应用实例
按图2把单片机、MAX7219和数码管连接起来，由于只用了单片机(MCU)三个管脚，所以用简化版的AT89S2051单片机就足够了。图中DIN接P1．0，CLK接P1．1，LOAD接P1．2。
下面来做个简单的小实验：让数码管从左到右分别显示0、1、2、3、4、5、6、7，程序清单如下：
0RG0000H；程序开始
AJMPMAIN：跳转到MAIN主程
序处
DINBITP2．0：定又变量
cLKBITP1．2：定义变量
LOADBITP1．2：定义变量
0RGO080H；主程序MAIN从地
址0080H开始
；MAX7229(各工作寄存器)初
始化开始
MAIN：NOVA，#0BH；扫描位数寄存
器地址以数据形式送累加器A
MOVB，#07H；扫描位数(8位)
送寄存器B
LcALLWRITE：调用“写
MAX7219子程序”
MOVA，#09H；译码方式寄存器
地址以数据形式送累加器A
NOVB，#OFFH；译码方式(译码)
送寄存器B
LCALLWRITE：调用“写
HAX7219子程序”
NOVA，#OAH；亮度控制寄存器
地址以数据形式送累加器A
NOVB，#09H；亮度调节(10级)
送寄存器B
LCALLWRITE；调用“写
NAX7219子程序”
MOVA，#OCH；关断寄存器地址
以数据形式送累加器A
MOVB，#01H；待机开关(关)送
寄存器B
LCALLWRITE；调用“写
MAX7219子程序”
START：NOVR3，#08H；显示数据循
环次数送寄存器R3
NOVRO，#OOH；寄存器RO存放
TAB表格间接指针
LOOP：M0VDPTR，#TAB；送TAB首
地址入DPTR
MOVR4，#01H；数位寄存器0的
地址(01H)以数据形式入R4
LP：M0VA，RO；TAB表格间接指针入A
MOVCA，@A+DPTR；取TAB首地
址中的显示数据入A
NOVB，A；TAB首地址中的显示
数据入B
M0VA，R4；数位寄存器0的地址
入A
LCALLWRITE：调用“写
MAX7219子程序”
INCRO；RO加一(TAB表格间接
指针指向下一个)
INCR4：R4加一(换下一个数位
寄存器)
DJNZR3，LP；循环八次结束
LJMPSTART；重新开始显示0～
7
TAB：DB00H，01H，02H，U3H，
04H，05H，06H，07H；前面对“译码
方式寄存器”采用了BCD译码方式，所
以TAB数据这么写
WRLTE：；写MAX7219子程序(写
16位，前8位地址，后8位数据)
CLRLOAD：设置LOAD无效
LCALLWRITE8：调用写8位数
据子程序
HOVA，B；B中内容送A
LCALLWRITE8：调用写8位数
据子程序
SETBLOAD；使LOAD产生上升
沿，把刚送入的16位串行数据锁存到
数据或控制寄存器中。
RET；WRITE子程序返回
WRITE8：；“写8位数据子程序”
开始
NOVR6，#08H：数据位写入次
数．8次
LP1：CLRCLK：CLK无效
RLCA；取累加器A的最高位
MOVDIN，C；将累力口器A的最高
位送DIN
NOP；等待，为了有足够的时间传
送数据，可省略
SETBCLK；CLK产生上升沿，数
据被移入内部移位寄存器
