ADP1653：用于中高端照相手机的高效大功率闪光LED驱动器

　　ADP1653是模拟器件公司推出的HPLED(高亮度LED)驱动IC，适用于作为闪光灯、辅助照明光源使用的HPLED的驱动，如数码相机、数字摄像机以及带有拍照、摄像功能的手机、PDA等便携设备。

　　ADP1653采用升压方式的电源调整电路，PWM(脉宽调制)频率为1.2MHz，最大开关电流在峰值输出电压为l2V时可以达到2.1A。ADP1653支持两线和I2C控制两种方式，并且可以通过外部端子(10脚)进行选择，所有LED的工作电流，包括闪光灯、辅助照明、状态指示，都可以通过外部电阻(两线控制方式)或者外部电阻配合IIC(IIC控制方式)进行设定。如果在使用闪光灯期间手机刚好有电话打进来，借助一个逻辑控制信号(Txmask，见图2)，ADPl653能够在50Hs内迅速将LED的电流降低到最低工作值，这样能够优先保证手机通信的可靠性，同时也能保护电池不受过度放电的伤害。

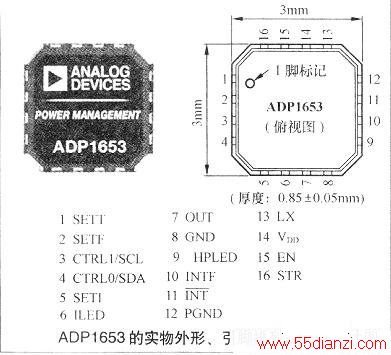

　　ADP1653采用16端子的LFCSP封装，它的实际模拟外形、引脚排列和外形尺寸见下图，

主要技术参数见下表，

般中文译文 单位 典型值 工作电压范围 V 3.0-5.5 最低工作电压 V 2.9 2.7 静态工作电流 mA ≤0.045 ≤0.7 ≤3 过热关断温度 ℃ 155 HPLED踹(9脚) 两线方式 照明模式 mA 125 电流调整范围 50   闪光模式 500   50   I=C拄制 照明模式 125   50   闪光模式 500   395 最大闪光时间 ms 820 SETF端响应时间 μs 22 24 最大耗散功率 W 1

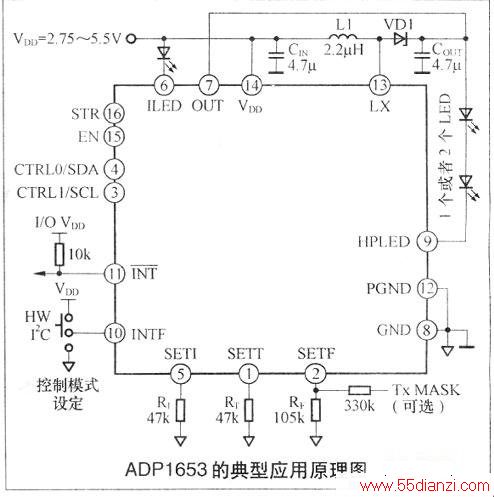

典型应用原理图见下图。
