MAX8790是美信推出的针对采用LED阵列作为背光光源的大屏幕液晶显示器(LCD)设计的白光LED(WLED)驱动IC,它采用电流模式的升压控制器驱动6路串联的LBD,能够为每路LED提供固定的20mA或可调的l5mA—25mA的电流,电流调节采用步进控制方式,每路间的电流精度误差能够控制在土1.5%左右。
MAX8790可以采用DPWM(数字调节方式)或者Analog+DPWM(模拟线性调节方式)两种方式调节LED的亮度,调光范围可以达到100:1。MAX8790的开关升压电路的工作频率可预置为高、中、低3挡,产品设计工程师可以根据实际需要在元件尺寸和效率之间进行折中选择。外置功率MOSFET、比较低的反馈电压(450mV)有助于提高效率,内部集成的为升压电路提供电压基准和门极驱动电压的5V线性电源稳压器,在外部输入电压刚好是5V时可以转换成只作为电子开关使用,以降低功耗。独立的反馈环路可以有效地防止因为LED断路、短路造成的输出电压异常。
MAX8790的的其他特点还包括逐周期电流限制方式、过热关断保护等。

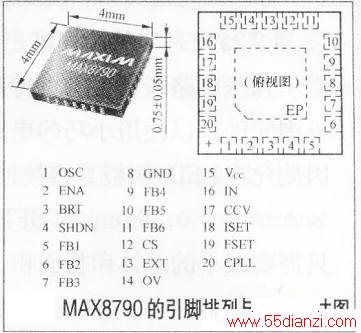

MAX8790采用无引线、裸露散热焊盘的20端子TQFN封装,工作温度范围是-40℃一+85℃。它的实际模拟外形、引脚排列和外形尺寸参见下图,
主要技术参数见下表,

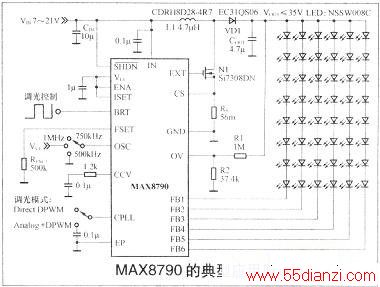

典型应用原理图见下图。
