LM3404:低功耗高亮度发光二极管驱动IC
点击数:7323 次 录入时间:03-04 11:55:23 整理:http://www.55dianzi.com 元器件特点及应用
LM3404的极限技术参数(Ta=+25℃)
项目
LM3404
LM3404HV
-tV
Vin对GND
-0.3V~45V
-0.3V~76v
B00T对GND
-0.3V~59V
-0.3V~90V
SW对GND
-1.5V~45V
-1.5V~76V
BOOT对VCC
-0.3V~45V
-0.3V~76V
BOOT对SW
-0.3V~l4V
-0.3V~l4V
Vcc对GND
-0.3V~l4V
-0.3V~l4V
DIM对GND
-0.3V~7V
-0.3V~7V
CS对GND
-0.3V~7V
-0.3V~7V
RON对GND
-0.3V~7V
-0.3V~7V
JunchonTemperature
150℃
150℃
LM3404内部集成了功率MOSFET,BUCK开关电路以ContinuousConductionMode(CCM:连续导通模式)模式工作,工作频率理论上只受限于内部开关电路的开启、关闭时间,范围在数十千赫兹至lMHz以上,实际工作频率由Ron和Vo决定,计算公式是:
Fsw=10的10次方Vo/1.34Ron,符号含义见图2。LM3404可以输出高达1.2A的驱动电流,能够为3W—5W的发光二极管组件提供700mA-IA的驱动电流,效率高达95%,通过DIM端子利用PWM(脉冲宽度调制)信号调节LED的亮度,LED损坏、断路时能够对电路进行可靠保护。LM3404具备逐周期限流保护能力,电流检测所需要的反馈电压只需要0.2V左右,从而能够降低IC的功耗,而自举电路(见图2,CB为自举电容)可以提高系统在轻载状态下的效率。
LM3404采用小型8引脚的SO-8和PSOP-8封装,二者的区别是后者底部带有散热焊盘。LM3404的实物外形、引脚排列与外形尺寸参见图1,
主要技术参数见下表,
符号
单位
参数说明
典型值
Vin
V
直流电压输入范田
6-42
6-75
Ton
μs
启动时间
2.75
0.675
0.415
Toff-min
nS
最小关断时间
270
Vcc-reg
V
VCC端电压
7
Vcc-lim
mA
VCC端限制电流
16
Vref-reg
mV
CS端有效反惯电压
200
Vref-0v
mV
CS端过压保护电压
300
Ilim
mA
最大输出电流
1500
Vih
V
DIM端高电平
≥2.2
Vil
V
DIM端低电平
≤0.8
Rds-on
Ω
BUCK开关导通电阻
≤0.75
Tsd
℃
过热英断温度
165

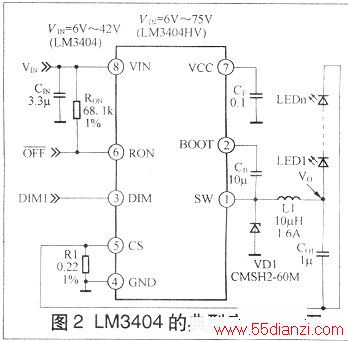

典型应用电路见图2。
