摘要：LM2727是一种低输出电压N沟道MOSFET高速同步降压开关稳压器控制器，它可以从2.2V~16V的输入得到0.7A~20A、低至0.6V的输出和95%的效率。文中介绍了LM2727的结构、特点及其组成的降压稳压器设计。
关键词：LM2727 同步降压 开关稳压器 设计
1、引言
LM2727是美国国家半导体（NS）公司为应用于有线调制解调器、机顶盒/家庭网关、DDR内核电源和高效率分布式电源而设计的一种N沟道功率MOSFET同步降压高速开关型稳压器控制IC。LM2727输入电压范围为2.2~16V，输出电压可调低到0.6V，负载电流从0.7A到20A，效率高达95%，开关频率利用单个电阻在50kHz~2MHz范围内可调节，并且提供电流限制、输出欠电压和过电压保护及电源好（Power Good, PG）标志。
2、LM2727的结构及其特点

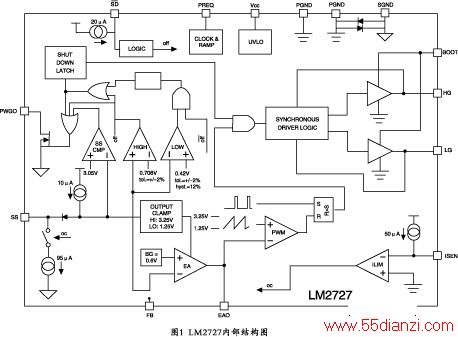

LM2727芯片集成了振荡器、PWM比较器、反馈误差放大器、同步驱动逻辑、MOSFET高/低端栅极驱动器及电流限制、软启动、输入欠压锁定（UVLO）、输出欠电压与过电压保护（UVP/OVP）及电源好标志等电路，其内部结构框图如图1所示。
LM2727采用14引脚塑料TSSOP封装，引脚排列如图2所示。
LM2727各引脚功能见表1。
表1 LM2727引脚功能
LM2727的主要特点是：（1）输出电压可由电阻分压器设置，最低可调至0.6V；（2）电流限制无需传感电阻；（3）开关频率、软启动时间、电流限制电平等可编程；（4）提供输出UVP/OVP锁断、电源好标志和IC逻辑关闭，当输出电压降至正常值70%以下或高于118%时，IC则锁断。
3、基于LM2727的DC-DC降压稳压器原理与设计

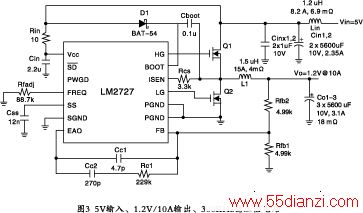

由控制器LM2727的DC-DC开关型降压稳压器电路如图3所示。该电源电路的技术要求是：
输入电压Vin=5V；
输出电压Vo=1.2V；
输出电流Io=10A；
开关频率fsw=300kHz；
效率η=85%。
根据这些性能要求，设计程序和方法如下所述。
3.1 输入电容器选择
输入电容器Cin1,2用作抑制输入电流纹波。输入有效值电流纹波Irms-rip由输出电流Io和开关占空比D确定，计算公式为
Cin1,2用作高频旁路，滤除开关谐波和输入噪声，可采用2个1μF/10V的陶瓷电容相关联。
VCC脚上的电容Cin和电阻Rin用作平滑Vcc电压和自举电压，Cin可选用2.2μF/25V的陶瓷电容，Rin采用10Ω的电阻，自举电容Cboot为0.1μF。
3.2 输入电感器Lin选择
输入电感器Lin用作抑制开关噪声并限制输入电流的转换速率。其电感值由无载到满载时Lin上的电压变化ΔV与输入电流最大变化率（di/dt）max确定，并可表示为
Lin≥ΔV /（di/dt）max
ΔV可以视为满载电流通过输入电容器ESR引起的。由于输入电容总RESR=18mΩ/2=9mΩ，故ΔV=IoRESR=10A×9mΩ=90mV。在台式计算机等设备中，di/dt约为0.1A/μs，因此Lin≥90mV/（0.1A/μs）=0.9μH。输入电感器应能处理DC输入电流，该电流值为
IIN-DC=IOD/η=（10A×0.24）/0.85=2.83A
输入电感器可以选择TDK SLF12575T-1R2N8R2，其电感值为1.2μH，可处理8.2A的DC电流，DC电阻为7mΩ，尺寸为7.29×7.29×3.51(mm)。
3.3输出电感器L1选择
输出电感器L1用作平滑由开关作用产生的方波并控制输出纹波电流ΔI。其电感值由输入电压Vin、输出电压Vo、开关频率fsw、占空因数D和ΔIo共同确定，计算公式为
若峰-峰值输出电流纹波为负载电流的40%，所需要的电感值则为1.5μH。输出电感器必须能够处理峰-峰值电流（即Io+ΔIo/2=10A+2A=12A）因此L1可选用Coilcraft的DO5022-152HC电感器，其电感值为1.5μH，额定电流为15A，DC电阻为4mΩ，尺寸为22.35×16.26×18（mm）。
3.4 输出电容器选择
输出电容器C01~3用作控制输出电压纹波ΔVo并在负载快速变化期间施加负载电流。输出纹波电压ΔVo和纹波电流ΔIo决定允许最大ESR，即
RESR（max）=ΔVo/ΔIo
为了保持2%的峰-峰值输出电压纹波和40%的峰-峰值电感电流纹波，最大ESR值为RESR（max）=1.2×0.2V/10A×0.4=6mΩ。CO1~3可选用Sanyo的10MV5600AX，用三个这样的电容器相并联，总电容为16.8mF，总RESR=18mΩ/3=6mΩ。
3.5 频率设置电阻Rfadj选择
LM2727的开关频率由IC引脚FREQ上的外部接地电阻Rfadj设置。由于选择fsw=300kHz，Rfadj值为
连接在IC反馈脚FB上的电阻分压器Rfb1/Rfb2用作感测输出电压，也用来设置输出电压值。IC脚FB内部门限为0.6V，因此可得：
可以选择Rfb1=Rfb2=10kΩ。
3.9 电流限制电阻RCS选择
LM2727通过引脚ISEN感测Q2上的电压来限制输出电流。在低端开关Q2导通时，IC内部一个50μA的电流通过RCS，RCS值为：
RCS=RDSON（Q2）×ILIM/50μA
上式中：RDSON（Q2）为低端开关导通电阻；ILIM为限制电流。若Q2的RDSON（Q2）为10mΩ，ILIM为15A（当有足够余地），RCS则为3KΩ，可以选用3.3KΩ的标准电阻。
3.10 软启动电容CSS选择
LM2727脚SS上的外部接地电容CSS，用作设置软启动时间tss，计算公式为
CSS=tss/2.5×105
像微处理器等需要的延时一般为3ms，因此Css可以选用12nF/25V的电容器，例如Vishay的V71206X123Kxx，尺寸为1206。
3.11 功率MOSFET与自举二极管选择
在计算电流限制电阻时，电流限制值设定在15A，MOSFET的导通电阻不大于10mΩ，据此Q1和Q2可选用Vishay公司的Si442DY型功率MOSFET。
连接在Vin与IC脚BOOT之间的自举二极管D1，可选用30V的BAT-54型肖特基二极管。
3.12 效率的计算
DC-DC开关稳压器的效率取决于系统总功率损耗，MOSFET功率损耗在总功率损耗中居支配地位。
（1）MOSFET的功率损耗
MOSFET的功率损耗包括导通损耗、栅极充电损耗和开关损耗。
MOSFET的导通损耗PCnd为
PCnd=D(Io2RDSONK)+(1-D)( Io2RDSONK)
上式中：因数K=1.3；Si4442DY的RDSON=4.1mΩ；IO=10A；D=0.24。据此可得：RCnd=0.533W。
MOSFET的开关损耗Psw为
Psw=0.5VinIo(tr+tf)fsw
上式中：Si4442DY的上升时间tr=11ns，下降时间tf=47ns，Vin=5V，fsw=300kHz，因此可得Psw=0.435W。
MOSFET的栅极充电损耗RGC为
RGC=nVccQGSfsw
上式中：n为MOSFET数量，n=2；QGC为栅极电荷，Si4442DY的QGC=36nC。按上式计算的结果是PGC=0.108W。
MOSFET的总功率损耗PC(Q1,Q2)为
PC(Q1,Q2)=PCnd+PSW+PGC=0.533W+0.435W+0.108W=1.076W
（2）输入电容器损耗
输入电容器功率损耗RCin可根据下式计算：
上式中，n为电容器个数，n=2；RESR=18mΩ；I2rms-rip=4.27A。计算结果为PCIn=0.082W。
PL1=I2ORDC(L1)=(10A)2×4mΩ=0.4W
（5）LM2727芯片损耗
LM2727芯片电压VCC=5V，工作电流IQ-VCC=2mA，功率损耗PIC为
