高速同步降压开关稳压器LM2727特点及应用

此外，输出电容器形成降压开关变换器功率级的另一半，在计算效率时可以不考虑其损耗。

系统总功率损耗Ptotal为

Ptotal=PC(Q1,Q2)+PCIn+PLin+PIC=1.076W+0.082W+0.4W+0.01W=1.568W

稳压器输出功率为PO=IOVO=10A1.2V=12W

系统效率η为

η=Po/(Po+Ptotal)=12W/(12W+1.568W)=88.4%

4、降压开关稳压器电路举例

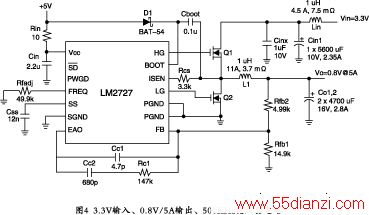

一种3.3V输入、0.8V/5A输出的500kHz降压稳压器电路如图4所示。该电路的输入DC总线电压Vin为3.3V，LM2727的供电电压VCC为5V，系统效率达87%，Q1、Q2选用Si4442DY，D1选用BAT-54。

图5所示是一种单独为LM2727内部MOSFET栅极驱动器供电的降压稳压器电路。该电路消除了由D1和Cboot组成的自举电路，+12V的电源电压直接加至1C的BOOT端。这种稳压器的输入电压Vin为5V，输出为1.8V/3A，开关频率为600kHz。Q1/Q2采用Si4826DY型双N沟道MOSFET。

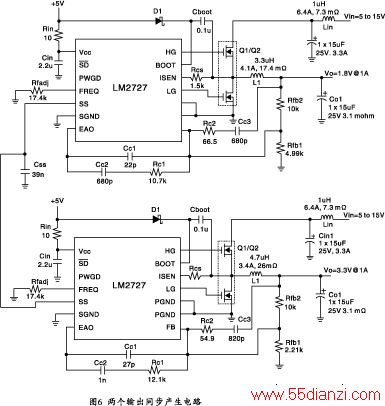

图6所示为应用于不对称数字用户线（ADSL）的降压稳压器电路。由于两个LM2727的引脚SS是连在一起的，故两个IC同时启动，软启动时间为5ms，1.8V和3.3V的两个输出同步发生。如果在一个电路中发生UV或OV故障，两个电路则同时锁断。电路的开关频率为1.4MHz，输出均为1A。Q1/Q2选用SO-8封装的Si4826DY，D1选用BAT-54。

5、结束语

LM2727是一种电压模式高速同步降压稳压器PWM控制器。这种多项参数可编程并具有电源好标志、输出关闭（SD）、电流限制和UVP/OVP的控制器，适合于机顶盒、薄客户机（thin clients）、DSL/线缆调制解调器等应用。
