采用QPYD系列控制板的STN图形液晶显示模块应用电路

　　二、液晶模块的结构特点
　　

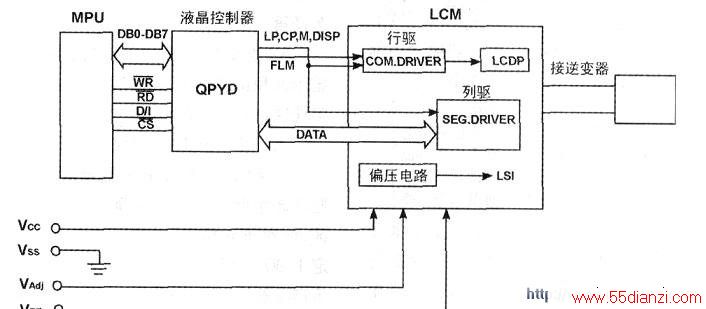

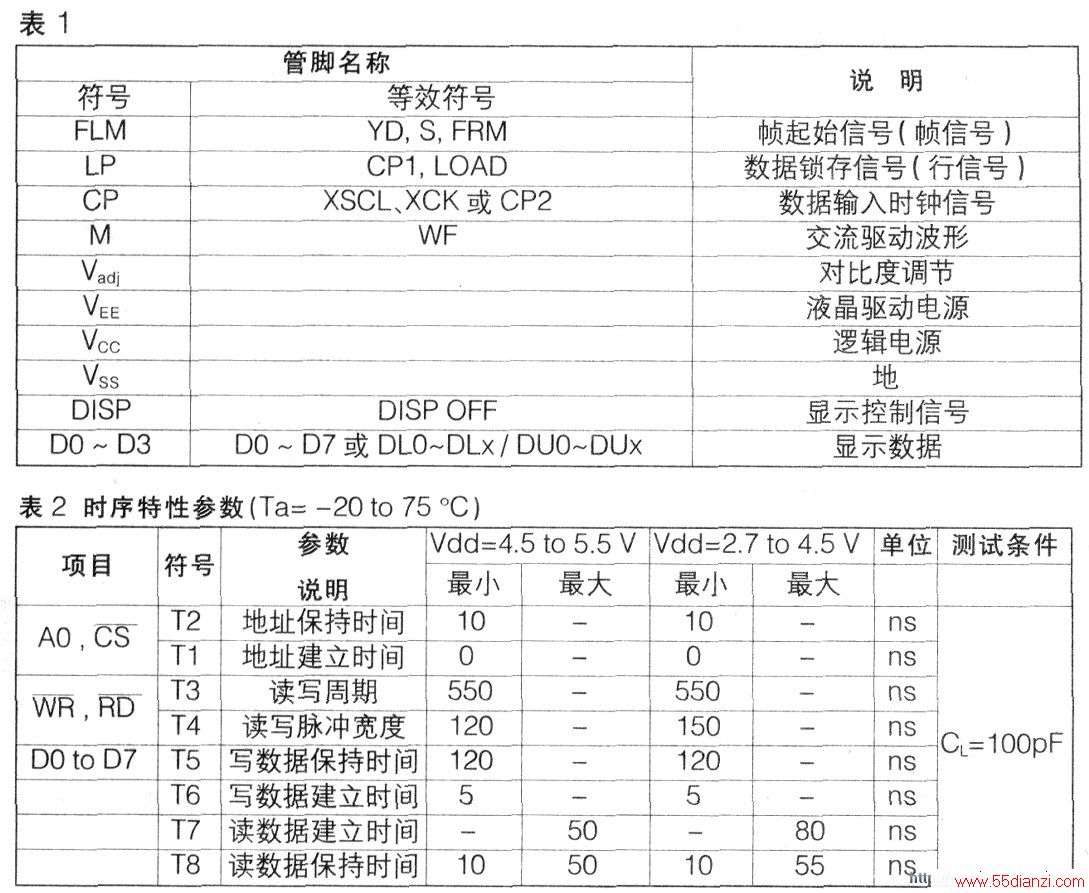

　　首先我们大概了解一下彩色STN图形液晶显示模块的结构原理，如下图中LCM部分，该类显示模块包括控制线、数据线、电源线和LCD。控制线产生模块需要的时序信号和控制信号，数据线是指令和数据传输的通道，电源线包括逻辑电源和液晶驱动电源，LCD是彩色STN液晶，该类液晶模块的管脚定义如下表。

　　QPYD-03B-控制彩色320×3x240点阵STN液晶显示模块，8色，双显示区；QPYD-04——控制彩色双屏结构640x3x480点阵STN液晶显示模块，8色；QPYD-05 ——控制彩色单屏结构640x3x480点阵STN液晶显示模块8色：

　　2)实时操作：计算机可以随时读写显示存储器，而不影响显示效果，即无“雪花”显示。

　　3)使用简便：与计算机接口和操作指令简单统一，极容易使用，并且升级换屏方便。

　　4)控制板尺寸：73×61 mm；安装孔：68.5x56.5mm。

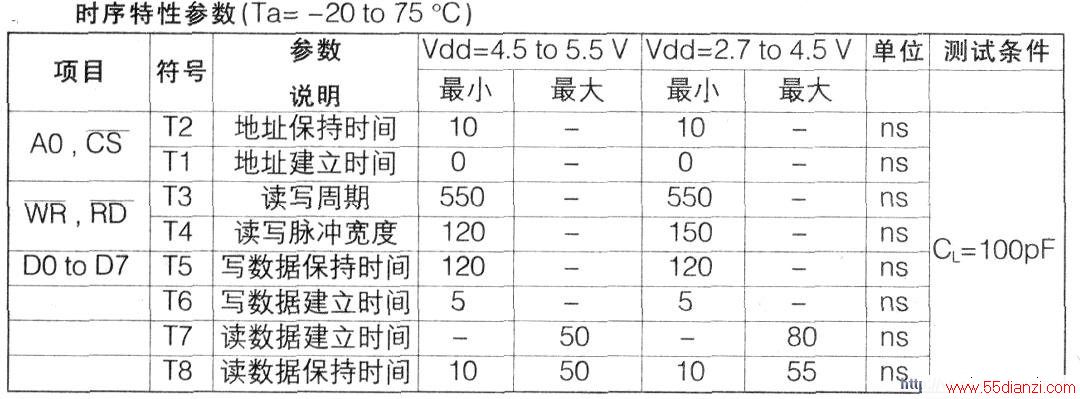

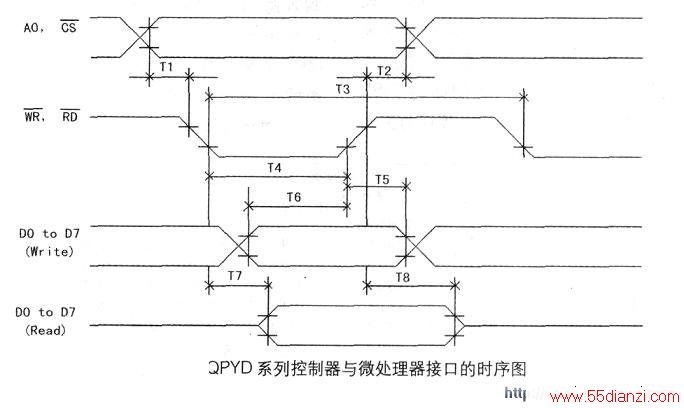

　　2.GtPYD系列控制板与微处理器的接口时序QPYD系列控制板与微处理器的接口时序属于8080时序，见下图和下表。

　　3．CtPYD系列液晶显示控制板使用说明
　　
　　1)工作电源设置J3J3-1-J3-2短接：液晶显示器为5V工作电源电压J3-1-J3-2开路：液晶显示器为3.6V工作电源电压
　　

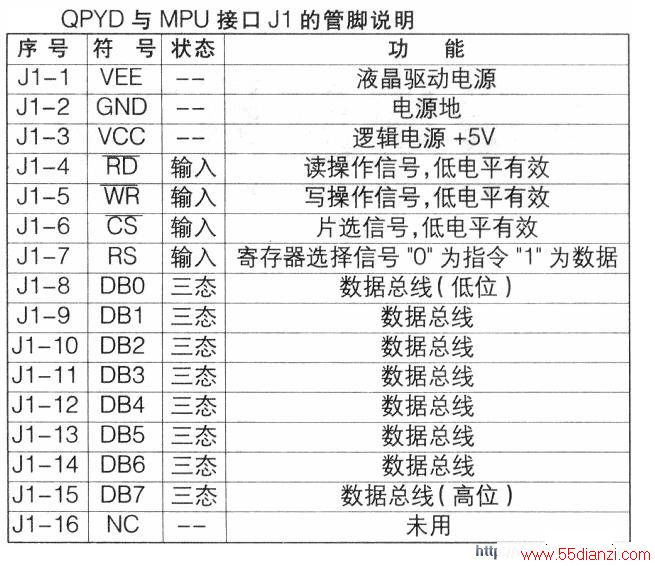

　　2)与MPU接口J1定义（见下表）

　　

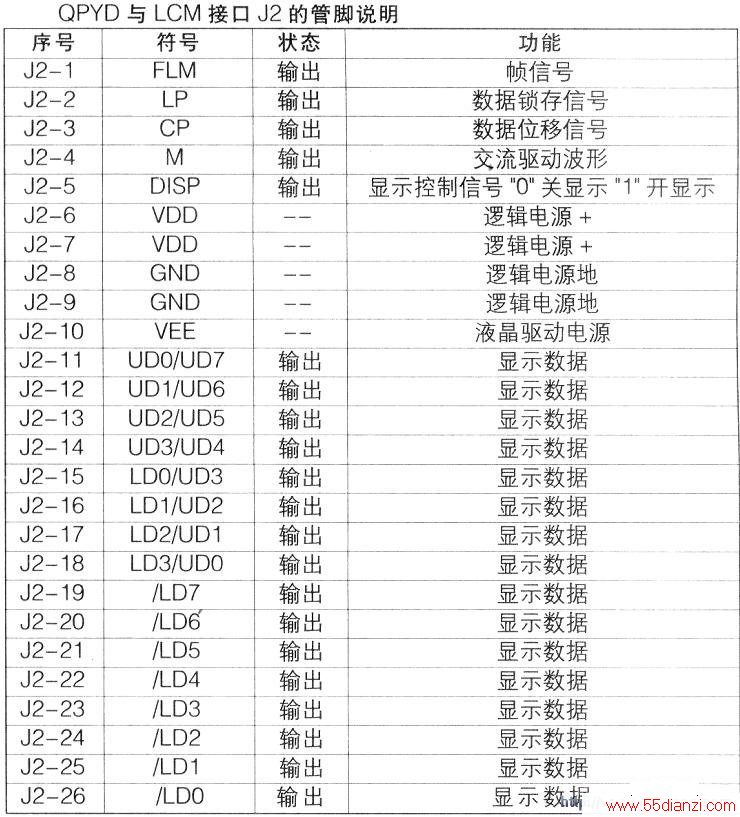

　　3)与液晶显示模块接口J2定义（见下表）

　　A16:为显示地址第17位（最高位）。当为“O”时，选择显示存储器的低64K地址单元；当为“1”时，选择显示存储器的高64K地址单元。

　　DISP:为显示控制位。当DISP设置为“1”时，控制器的DISP端置为高电平，置液晶模块为开显示状态。当DISP设置为“O”时，控制器的DISP端置为低电平，置液晶显示模块为关显示状态。

　　CA2:显示区选择，仅适用于双显示区控制板。当为“0”时，选择第一显示区，首址为“OOOOH”；当为“1”时，选择第二显示区，首址为“10000H”。

　　当CA2改变时，显示区就可以在第一显示区和第二显示区之间切换，从而可实现快速显示等多种显示方法。

　　×：表示未用位，建议视为“O”。

　　控制器管理128K的显示存储器，显示起始地址固定于OOOOH（单显示区，而对于双显示区，显示起始地址固定于OOOOH和10000H）。MPU对显示存储器可以进行实时的读写操作。控制器对显示数据的操作使用的是修改写方式，即在MPU读显示存储器当前地址单元内容时，显示地址不变；当MPU向显示存储器当前地址单元写入数据时，显示地址自动加一。

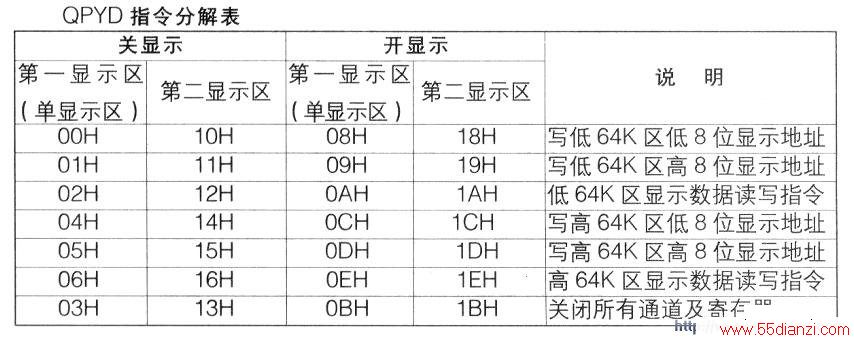

　　现将控制器指令分解如下表。
