负载开关FPF1005/6

　　该两负载开关的主要特点：输入电压范围12~5.5V：内部P-MOSFET的Rds(on)典型值为55mΩ；防止静电击穿电压为2000VHBM；小尺寸2×2MLP-6封装，工作温度范围-40～+85℃。

　　该两器件主要应用于PDA、手机、GPS接收器、MP3播放机、数码相机、外设端口、热插拔电源等。

　　封装、引脚排列及功能

　　FPF1005/6采用2mm×2mm6引脚MLP封装，其引脚排列如下图所示,各引脚功能如下表所示。

引脚 符号 功能 4、5 Vout 负载开关输出端、4、5引脚要连接一起  2,3   Vin  负载开关输入端、2、3引脚要连接一起 6   GND  地 1   ON  负载开关控制端、高电平开，低电平关

　　主要技术参数

      该两器件极限参数：Vin、Vout、ON及GND的电压范围为-0.3～6V；最大连续开关电流1.5A；TA=25℃时功耗为1.2W；工作温度范围-40～+85℃。

　　其主要电特性：工作电压范围1.2~5.5V；静态电流最大值1μA；导通电阻Rds(on)与工作电压大小有关：Vin=1.2V时为165mΩ、Vin=1.5V时为95mΩ、Vin=3.3V时为55mΩ、Vin=5，5V时为50mO；ON端输入逻辑低电平电压与Vin大小有关：Vin=1.5V时为<0.5V、Vin=4.5V时为<1.1V、Vin=5.5V时为<1.25V；ON端输入逻辑高电平电压在Vin=1.5V时>0.75V、Vin=4.5V时>1.75V、Vin=5.5V时>2.OV；负载开关的动态特性：导通延迟时间ton典型值为l0μs、关断延迟时间toff为lOμs；输出全部时间100μs。

　　典型应用电路

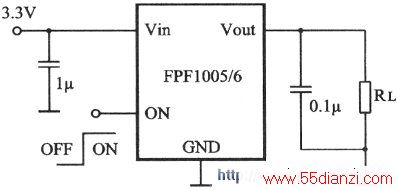

     FPF1005/6的典型应用电路如下图所示。

Vin由3.3V输入，Cin、Cout为输入、输出电容器，RL为负载。

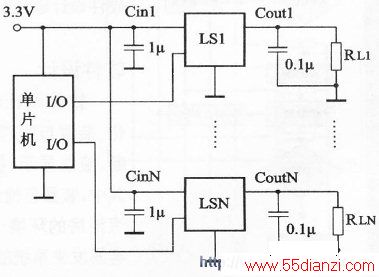

　　一种负载控制系统如下图所示，

各个负载开关由单片机的I/0来控制(各I/0口与负载开关的ON端连接)。可以根据系统需要按程序控制各负载开关的通断。
