74HC164硬件资料与程序设计应用

74HC164硬件资料与程序设计应用

点击数:7468 次   录入时间:03-04 12:03:42   整理:http://www.55dianzi.com   元器件特点及应用

      SN54HC164,/SN74HC164是8位移位寄存器,当其中一个(或二个)选通串行输入端的低电平禁止进入新数据,并把第一个触发器在下一个时钟脉冲来后复位到低电平时,门控串行输入端(A 和B)可完全控制输入数据。一个高电平输入后就使另一个输入端赋能,这个输入就决定了第一个触发器的状态。虽然不管时钟处于高电平或低电平时,串行输入端的数据都可以被改变,但只有满足建立条件的信息才能被输入。时钟控制发生在时钟输入由低电平到高电平的跃变上。为了减小传输线效应,所有输入端均采用二极管钳位。

功能表:Inputs输入Outputs输出CLKABQAQB ...QHLXXXLLLHLXXQA0QB0QH0H↑HHHQAnQGnH↑LXLQAnQGnH↑XLLQAnQGn

H=高电平(稳定态) L=低电平(稳定态) ×=不定 ↑=从低电平转换到高电平
QA0…QH0=在稳定态输入条件建立前QA…QH 的相应电平
QAn…QHn=在最近的时钟输入条件(↑)建立前QA…QH 的相应电平,表示移位一位

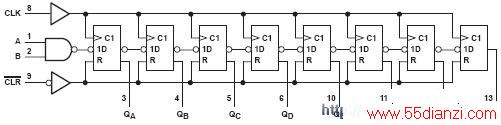

                            图1 逻辑图(正逻辑)

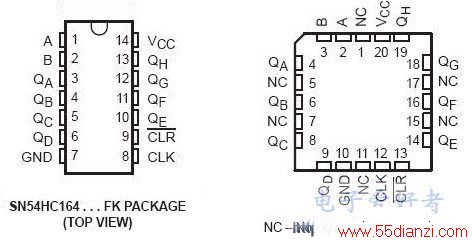

                            图2引脚图

Absolute Maximum Ratings绝对最大额定值Supply voltage range, 电源电压范围 VCC–0.5 V to 7VInput clamp current, 输入钳位电流 IIK (VI < 0 or VI > VCC) (see Note 1)±20 mAOutput clamp current,输出钳位电流 IOK (VO < 0 or VO > VCC) (see Note 1)±20 mAContinuous output current,连续输出电流 IO (VO = 0 to VCC)±25 mAContinuous current through 连续通过电流 VCC or GND±50 mA封装热阻 thermal impEDAnce, θJA (see Note 2):D 封装86℃/WN 封装80℃/WNS 封装76℃/WPW 封装113℃/WStorage temperature range, Tstg储存温度范围–65℃ to 150℃

DC SPECIFICATIONS直流电气规格表:符号Parameter 参数SN54HC164SN74HC164UNIT 单位最小典型最大最小典型最大VCCSupply Voltage 电源电压256256VVIHHigh-level input voltage输入高电平电压VCC = 2 V1.5--1.5--VVCC =4.5V3.15--3.15--VCC = 6 V4.2--4.2--VILLow-level input voltage输入低电平电压VCC = 2 V--0.5--0.5VVCC =4.5V--1.35--1.35VCC = 6 V--1.8--1.8VIInput Voltage输入电压0-VCC0-VCCVVOOutput Voltage输出电压0-VCC0-VCCVΔt/ΔvInput transition rise/fall time输入过渡上升/下降时间VCC = 2 V--1000--1000nsVCC = 4.5V--500--500VCC = 6 V--400--400TAOperating free-air temperature自由空气温度–55-125–40-85℃

DC SPECIFICATIONS直流电气规格(续)Parameter 参数TEST Conditions 条件VCCTA = 25℃SN54HC164SN74HC164UNIT 单位最小典型最大最小最大最小最大VOH 输出高电平电压VI=VIH or VILIOH=–20μA2 V1.91.998-1.9-1.9-V4.5 V4.44.499-4.4-4.4-6 V5.95.999-5.9-5.9-IOH=–4mA4.5 V3.984.3-3.84-3.7-IOH=5.2mA6 V5.485.8-5.34-5.2-VOL 输出低电平电压VI=VIH orVILIOL=20μA2 V-0.0020.1-0.1-0.1V4.5 V-0.0010.1-0.1-0.16 V-0.0010.1-0.1-0.1IOL = 4mA4.5 V-0.170.26-0.4-0.33IOL=5.2mA6 V-0.150.26-0.4-0.33II 输入漏电流VI = VCC or 06 V-±0.1±100-±1000-±1000nAICC 静态电源电流VI = VCC or 0,IO = 06 V--8-160-80μACi 电容-2V to 6V-310-10-10pF

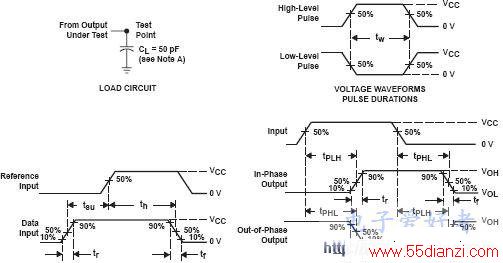

                      图3 参数测量信息

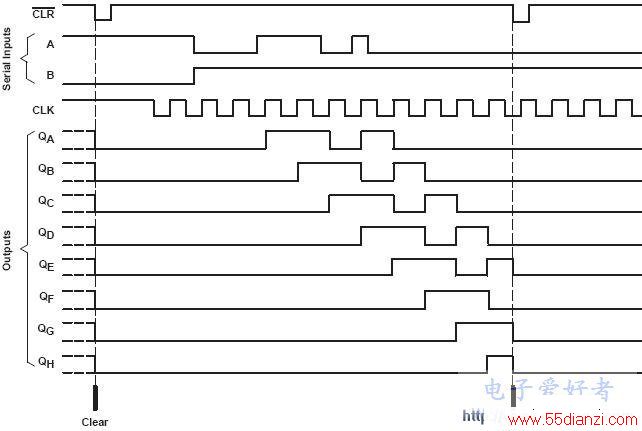

          图4 typical clear, shift, and clear sequence典型清除、移位和清除时序

应用电路

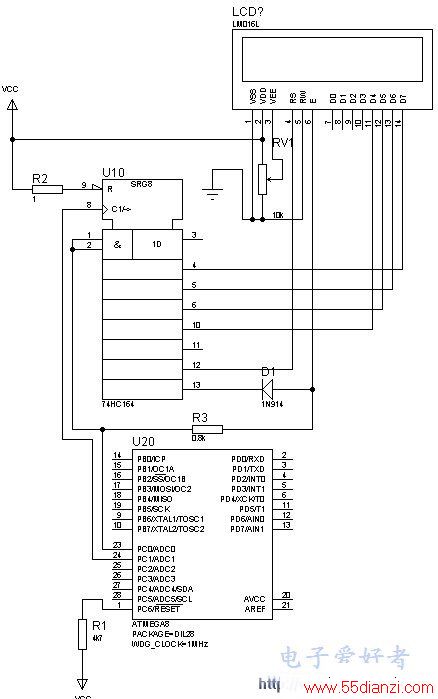

                图5 LCD驱动电路

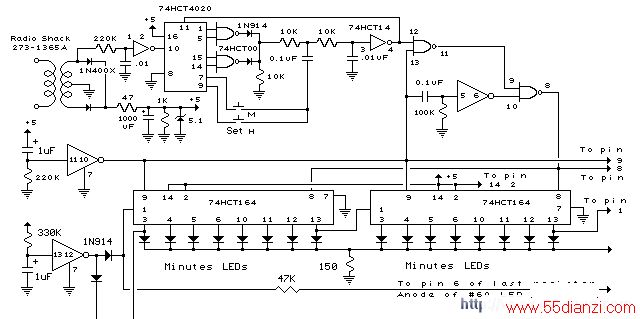

                          图6 LED驱动电路

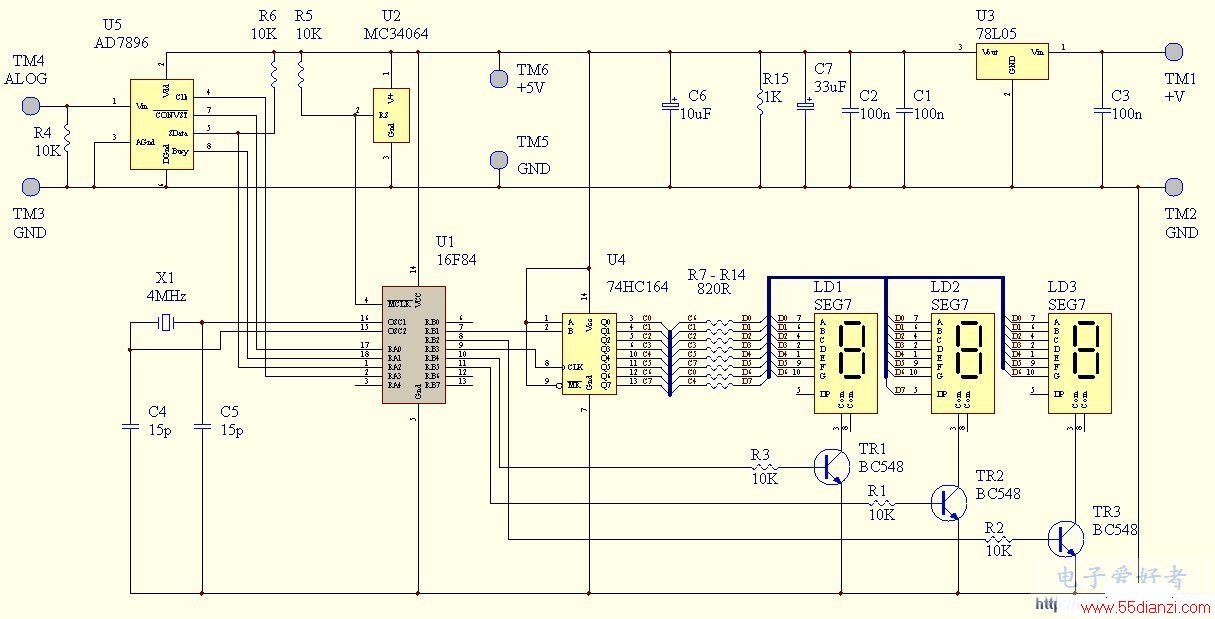

            图7 4位数码显示电路
