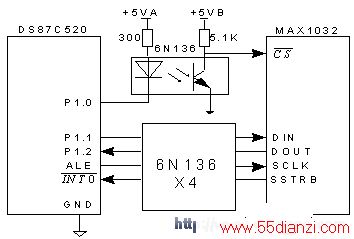

图5 MAX1032与DS87C520的应用连接
程序采用C51语言编写，并在KEILC51 V6．20环境下通过了调试。程序的编写思路是：定义DS87C520的P1.0为MAX1032的片选信号CS，P1.1为数据输入DIN,P1.2为数据输出DOUT，ALE提供MAX1032的时钟信号SCLK。在确定并送入信号输入控制字和工作模式控制字后,A/D转换被启动，经过一段时间的延时（A/D转换），SSTRB端发生上升沿跳变，表明A/D转换结束。在时钟SCLK的作用下，从数据输出端DOUT读出两个字节长度的转换结果。将读出的数据存入两个无符号字符变量中，将这2个字符变量拼成一个16位无符号整型变量作用函数返回值返回，返回值的低14位有效。
结论：Maxim公司的高性能A/D系列的产品已在多种场合得到了广泛的应用，如高精度数据采集系统、工业过程控制、便携式数字仪表、医疗仪器等。本文介绍了Maxim最新推出的14位多通道串行ADC MAX1032的性能和特点，给出了典型的应用实例及程序，读者可将其灵活运用于自己的系统设计中。
