AD7543内部框图和特性
AD7543为16引脚双列直插式封装，内部框图和引脚符号如图1所示。

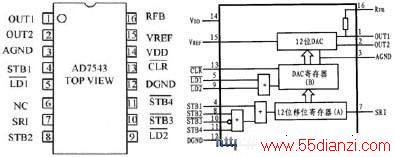

图1 AD7543引脚图与内部结构
AD7543的逻辑电路由12位串行输入并行输出移位寄存器(A)和12位DAC输入寄存器(B)以及12位DAC单元组成。在选通输入信号的前沿或后沿(由用户选择)定时地把RSI引脚上的串行数据装入寄存器A，一旦寄存器A装满，在加载脉冲的控制下，寄存器A的数据便装入寄存器B。并进行D/A转换。
AD7543的引脚功能见图2。出现在AD7543的SRI引脚上的串行数据在STB1、STB2和STB4的上升沿或STB3的下降沿作用下，定时的移到移位寄存器A中，寄存器A和B控制输入端所要求的各种信号的逻辑关系如图3。
图2 AD7543的引脚功能
图3 AD7543各种信号的逻辑关系
AD7543的主要特性如下：
● 分辨率为12位。
● 非线性为±1/2LSB。
● 接正或负选通进行串行加载。
●用非同步清除输入使其初始化。
●低功耗、最大为40mW。
3. AD7543和8031单片机的接口设计
实现AD7543与单片机的连接有两种方法，其一是基于字节操作，利用串行通讯接口实现，其二是基于位操作，利用普通输入输出口线实现，两种实现方法对A/D转化芯片的转换速度、工作以及数据传输的波特率等技术指示的要求各不相同。以下具体说明这两种实现的方法。
3.1 AD7543与单片机串行通讯接口的连接
图4是8031的串行口和AD7543相连的接口电路，8031的串行口选用方式0(移位寄存器方式)，其TXD端移位脉冲的负跳变将RXD输出的位数据移入AD7543，利用P1.0产生加载脉冲，由于是低电平有效，从而将AD7543移位寄存器A中的内容输入到寄存器B中，并启动D/A，单片机复位端接AD7543的消除CLR端，以实现系统的同步。
图4 单片机与AD7543的接口电路
由于AD7543的12位数据是由高字节至低字节串行输入的，而8031单片机串行口工作于方式0时，其数据是由低字节至高字节串行输出的。因此，在数据输出之前必须重新装配，并改变发送顺序，以适应AD7543的时序要求。如图5所列，其中数据缓冲区DBH为高字节存储单元，DBL为数据低8位存储单元。
图5 数据格式变换
改变数据发送顺序的程序如下：
OUTDA：MOV A，DBH ；取高位
SWAP ；高4位和低4位交换
MOV DBH，A
MOV A，DBL ；取低位
ANL A，＃OFOH ；截取高4位
SWAP ；高4位和低4位交换
ORL A，DBH ；合成，(DBH)=D11 D10 D9 D8 D7 D6 D5 D4
LCALL ASMBB ；顺序转换
MOV DBH，A ；存结果(DBH)=D4 D5 D6 D7 D8 D9 D10 D11
MOV A，DBL ；取低位
ANL A，＃OFH ；截取低4位
SWAP ；交换，(A)=D3 D2 D1 D0 0 0 0 0
LCALL ASMBB ；顺序转换
MOV DBL，A ；存结果(A)=0 0 0 0 D0 D1 D2 D3
MOV A， DBH
MOV SBUF，A ；发送高8位
JNB TI ＄ ；等待发送完成
CLR TI ；发送完毕，清标志
MOV A，DBL
MOV SBUF，A ；发送低4位
JNB TI ＄ ；等待
CLR TI ；发送完毕
CLR P1.0 ；A寄存器加载到B寄存器
NOP
SETB P1.0 ；恢复
REF
……
ASMBB： MOV R6，＃00H
MOV R7，＃08H
CLR C
ALO： RLC A
XCH A，R6
RRC A
XCH A，R6
DJNZ R7，AL0
XCH A，R6
RET
以上这种方式的单片机串行通讯口与AD7543的接口电路，其波特率固定为CPU时钟频率的1/12，如果CPU的频率为6MHz，那么波特率为50kbps，位周期为20μs，显然，这种连接方法只能用于高速系统。
3.2 AD7543与单片机普通输入输出口线的连接
AD7543可以用8031的P1口实现数据传送。这种方法的波特率可调，传输速度由程序控制。电路与图4相同，仅把8031的数据输出端由RXD引脚改为P1.1，将移位脉冲输出端由TXD改为P1.2口线，P1.0仍为加载脉冲输出。其程序如下：
FS： MOV R7，＃04H
MOV A，DBH；数据高4位
SWAP
LOOP1： RLC A
MOV P1.0 ；输出
LCALL PULSE ；移位脉冲输出
DJNZ R7，LOOP1 ；4位未完继续
MOV R7，＃08H
MOV A，DBLH ；数据低8位
LOOP2： RLC A
MOV P1.0 C ；输出
LCALL PULSE ；移位脉冲输出
DJNZ R7，LOOP2 ；8位未完继续
CLR P1.1 ；输出加载脉冲
NOP
SETB P1.1
RET ；传送完毕
PULSE： SETB P1.1 ；输出高电平
MOV R3,＃4
PULS1: DJNZ R3,PULS1
CLR P1.1;输出低电平
MOV R3，＃4
PULS2:DJNZ R3,PULS2
RET
其中FS为AD7543驱动程序，子程序PULSE为移位脉冲形成程序，改变R3的数值可以改变移位脉冲的频率。从而改变串行通讯波特率。
